集成高压启动模块，灯具即开即亮，无启动电阻长期使用老化开路问题
内置高压智能MOS（690V2.5Ω），采用DIP7封装，高低压管脚距离充足，避免打火炸机
QR控制模式，降低开关损耗
100kHz工作频率，缩小变压器体积
过温调节功能（OTC），抗干扰力强，多系统不闪灯，灌胶后输出电流不变，恒流精度3%以内
全面智能保护：输出开/短路保护、过压/欠压/过流保护、CS电阻开路保护等
方案简介
双面板工艺，单面元器件，尺寸：49.2mm*20.2mm
输入电压：176~264Vac电压范围
输出功率：24W
输出效率：≥90%

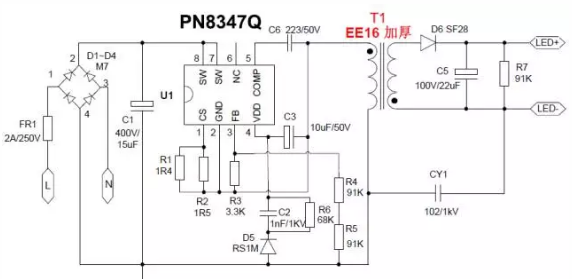

方案原理图

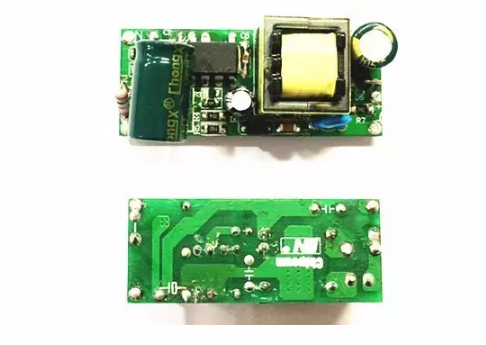

PCB及DEMO实物图

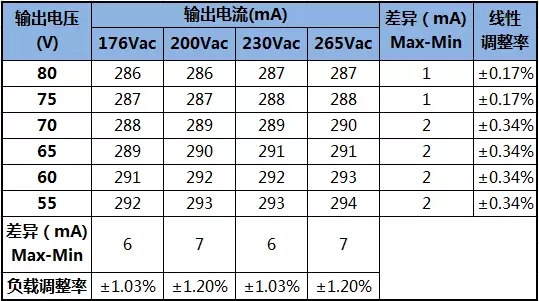

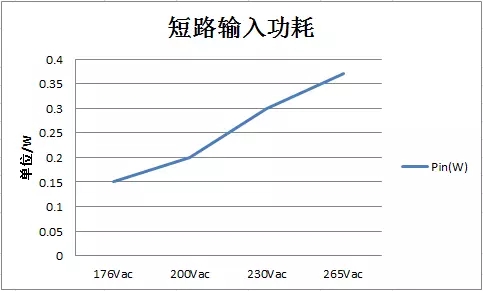

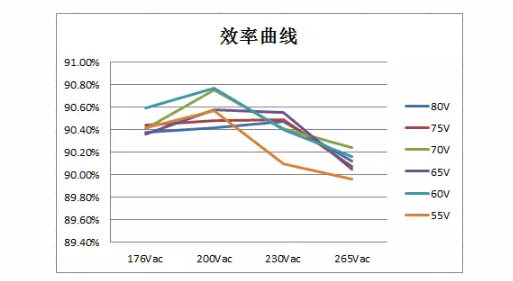

测试数据
备注: 电子负载CV模式模拟LED负载

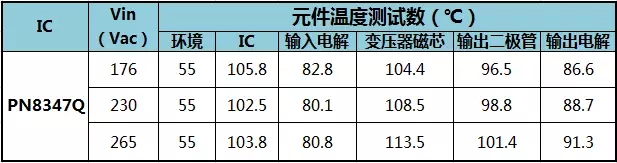

备注：密闭，环境温度55℃, CV设定80V

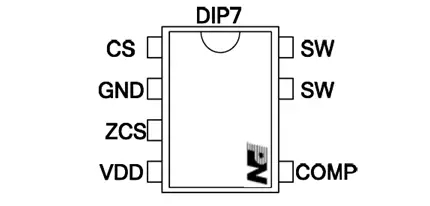

封装及脚位配置图
