LN1F08

 深圳奥伟斯科技专业力生美liisemi LN1F08 恒功率恒压功率开代理

LN1F08 恒功率恒压功率开关

主要特点

l  前端稳流限压结构控制无需光耦

l  芯片内置 750V高压功率开关

l  芯片内置 750V倍流高压电流源

l  0.25W以下的待机模式控制电路

l  具有独立的 EN使能端子可外部关断

l  输出短路与芯片过温度保护功能

l  自适应周期回转设计减小 EMI干扰

l  高转换效率满足 EUP 2013能效要求

l  全电网电压下额定输出功率 6W以上

l  电路简洁 外围组件少 系统成本低

应用领域

l  LED驱动器电源

l  电器控制板电源

l  个人护理产品电源

l  其它线性电源替代

概述

LN1F08 为高性能、电流模式 PWM 控制器功率开关集成电路。芯片内置高压功率开关，耐压高达750V以上，在85-265Vac的全球电网电压范围内提供高达 6W 的连续输出功率。芯片采用前端稳压的反馈拓扑结构设计，无需光耦等二次侧反馈器件即可实现输出电压的稳定工作，且不受输入电压影响。芯片可工作于典型的反激电路拓扑中，构成简洁的 AC/DC 电源转换器系统，用于电器控制板、电机驱动器等产品中。IC 内部的倍流式高压启动电流源只需藉助 VIN 电阻提供的微弱电流触发即可完成系统启动，很大程度地降低了 VIN电阻的功率消耗；而在输出功率较小时IC将自动降低工作频率，从而实现了很低的待机功耗和轻载效率；专利的驱动电路使开关管始终工作于临界饱和状态，提高了电源的转换效率，使系统可以轻松满足2013年乃至未来的多种能效标准，包括容易地实现0.25W待机要求。芯片内部提供了完善的故障保护功能，可对输出短路、芯片过热等异常状况进行快速保护。使用外部信号还可方便地关闭电路输出，只需要在 EN 端子施加一个低电平信号即可实现输出关闭，解除信号时电路

将自动恢复，并且具有软恢复特性以减小对 LED 负载的冲击。

SOP8小型化的封装方式便于设计各种紧致型的应用，使用方便。

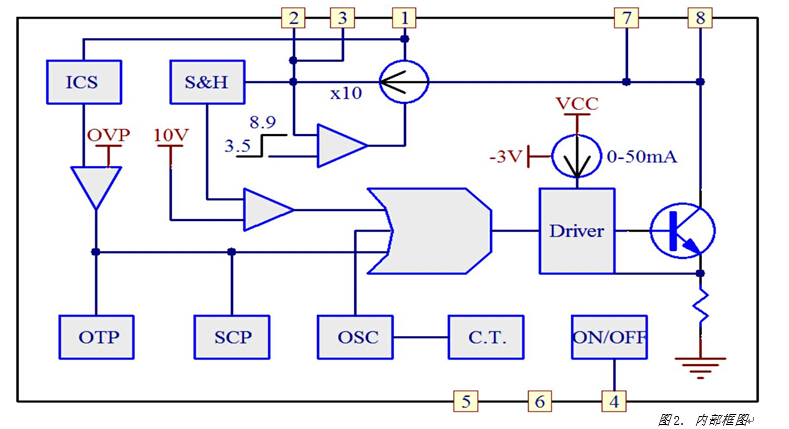

内部功能图

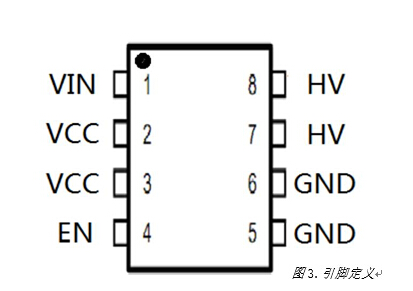

        引脚定义图
