CBM7008

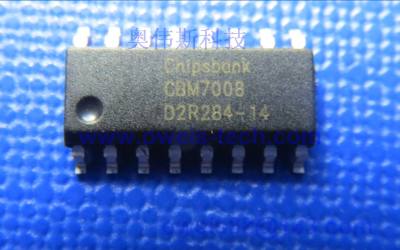

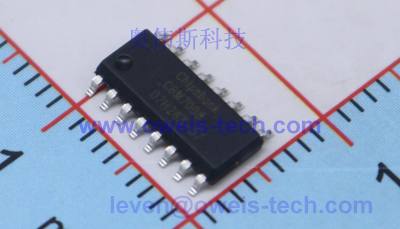

CBM7008 是一颗具有8 个按键的电容式触摸控制芯片。采用Sop16 封装，支持I2C
和GPIO 两种通讯接口。该芯片主要用于小家电、工控等领域的按键检测，具有灵敏
度高、抗干扰能力强，防水防尘、高可靠性等优点，适应各种复杂电磁环境，工作
性能稳定。使用方便快捷，可广泛替代传统机械式按钮。
产品特色
 最多支持8 个触摸按键，电容检测范围1pF～40pF；
 触键灵敏度可通过软件工具或校准电容灵活配置；
 传感器通道可分时复用为GPIO；
 支持I2C Slave 标准通讯接口；
 支持2 种工作模式Normal/Idle，最低工作电流500uA；
 大面积完整水膜环境适应2mm，且能正常工作；
 最大支持10mm 面板厚度（与面板材料有关）；
 高低频信号干扰免疫，适应各种复杂电磁环境；
 触摸按键量产一致性和工作稳健性性能突出。
 温度、湿度环境变化自适应调整；
 EFT（4KV）、ESD（>8KV）。

典型应用
 家电设备
 音视频设备
 灯具开关控制
 安防设备
 工业智能控制仪器仪表
 娱乐设备
工作电压
 2.7V 到5.5V
工作温度
 -40℃ 到 + 110℃

CBM7008 具有8 个独立的电容式触摸感应按键通道，采用I2C 标准接口传输或者GPIO
一对一接口，即一个按键对应一个GPIO 输出。电容式触摸传感器可直接制作在PCB
板上，外围器件少、系统总成本优于传统按键方案。自适应触摸板电容检测范围
1pF～40pF。采用sop16 封装。

3. 功能性能描述
3.1. 抗干扰性能
CBM7008 触控键采用自电容技术原理，确保采样基准信号的稳定和精准度。 单位
时间内充放电采样机制，滤波、统计有效信号，高效的数据处理算法保障抗高低频
噪音干扰环境适应能力。完全能够抵抗对讲机、手机和微波炉等设备的电磁干扰。
3.2. 防水性能
CBM7008 具有自适应跟踪机制，当有水膜时可自适应调整按键的灵明度，不会误出
发，不影响正常使用，能够在2mm 的水膜环境下正常稳定工作。
3.3. 触键一致稳健性
CBM7008 采用对sensor 寄生电容分辨与补偿机制，确保不同线长的按键灵敏度一
致， 芯片中内置自适应校准机制，确保在不同温度、湿度等环境下，上电参数自校
准匹配。 软件基线更新和实时校准算法，纠正系统误差。 这些强大的硬件设计和
软件算法机制保障在产品生产和工作中的一致性和稳健性。

按键选择与灵敏度配置
在使用CBM7008 时，可以先根据pcb 的走线情况选择所需要的sensor 通道（最大
不超过8 个），这样可以提高走线的灵活便捷性，保证板级信号的稳定。确定后可
通过专用软件工具配置已选择的通道，并根据面板材料的情况，配置每个sensor 的
阈值，使灵敏度达到最优效果。
3.5. 上电复位
当CBM7008 上电后，控制器首先需要进行初始化，包括MCU 和模拟参数初始化。在设备初
始化完成之前，CBM7008 将不会反馈I2C 命令信息。当主机读取到设备ID 后，说明CBM7008
初始化完成，可以认为触摸控制器已经正常工作了。在控制器获取接口配置信息过程中，主机
不能驱动I2C 通讯接口。这段时间需要10ms

IDLE 模式
CBM7008 中一项关键特性就是能够提供IDLE 模式用于节省电源消耗。在触控系统中，当芯片
上电20 秒内无按键动作，芯片将自动进入低功耗模式，当有手触摸时会自动唤醒，全速运行

通讯接口
CBM7008 支持I2C slave 通讯接口和GPIO 一对一通讯接口。具体特性如下：
 I2C slave clk: 100KHz ~ 400KHz；
 I2C slave address: 0x22 (可定制)；
 GPIO 通讯接口中gpio 与sensor 是复用，最多支持4 个按键， 具体实现通过软
件修改和配置即可。这里不再描述。

I2C Slave 通讯接口
所有的地址包都是9bit 长，包括7bit 地址，1bit 读/写控制位和1bit 应答位。当CBM7008 识别
到master 发送的地址与系统配置地址相同，将会在第9 个SCL 时钟周期通过下拉SDA 应答（ACK）。所有的数据包也是9bit 长，包括8bit 数据和1bit 应答位。如果接收方在第9 个SCL
时钟周期下拉SDA，表示ACK；如果接收方保持SDA 为高，表示NACK。I2C 每次读写周期
必须通过STOP 条件结束。

当R/~W bit被设置为0，
I2C master可以写数据到地址有效的I2C slave设备。相反，当R/~W bit被设置为1，I2C master可
以从地址有效的I2C slave设备中读取数据。如果I2C slave设备地址验证失败，I2C slave将不会工
作。

CBM7008控制器定义为slave，主机端定义
为master。控制器设备地址定义为7bit 地址格式，默认值为0X22。如果有需要，可以通过修改
I2C 地址寄存器来改变设备地址，可配范围为0X00～0X7F。

CBM7008将触摸信息实时通过I2C上传
给主机端。SCL与SDA需要接4.7K上拉电阻。主机端需要提供I2C serial clock（SCL）给CBM7008

硬件设计注意事项
(1) Sensor 走线要求min=6mil，max=18mil，推荐10mil
(2)sensor 走线避免过孔和跳线进行连接
(3)sensor 走线远离电源和高频信号40mil 以上,越远越好
(4)sensor 走线之间距离80mil 以上，越宽越好
(5)按键周围80mil 内禁止铺地，距离越大越好
(6)非弹簧按键,圆形按键直径推荐12mm
