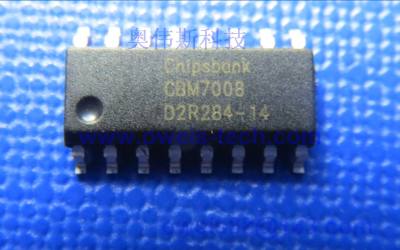

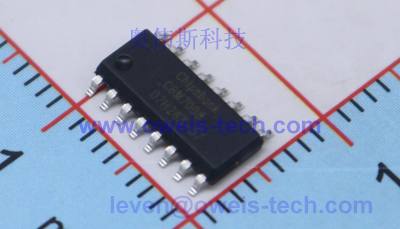

CBM7008X

CBM70XX 是芯邦科技推出的触控芯片，外部器件简洁；支持I2C 和GPIO 两种通
讯接口；该芯片主要用于小家电、工控等领域的按键检测，具有灵敏度高、抗干扰
能力强，防水防尘、高可靠性等优点。适应各种复杂的电磁环境，工作性能稳,使用
方便快捷，可广泛替代传统机械式按钮。

CBM70XX 系列芯片主要包括CBM7008X，CBM7010，CBM7010C,CBM7021,CBM7026。
芯片介绍：

说明：CBM7008X 包括CBM7008 与CBM7008C,CBM7008 与CBM7008C 管脚完全兼容，
CBM7008C 和CBM7010C 在GPIO 通信时，稳定性更好。

工作电压2.7V-5.5V

工作温度-40℃到+120℃

抗干扰性能
CBM70XX 触控键采用自电容技术原理，确保采样基准信号的稳定和精度。通
过单位时间内充放电采样机制，滤波、统计有效信号，高效的数据处理算法保障抗
高低频噪音的干扰。能够抵抗对讲机、手机和微波炉等设备的电磁干扰

防水性能
CBM70XX 具有自适应跟踪机制，当有水膜时可自适应调整按键的灵敏度，不
会误触发，不影响正常使用，能够在2mm 的水膜环境下正常工作。

触键一致稳健性
CBM70XX 采用对sensor 寄生电容分辨与补偿机制，确保不同线长的按键灵敏
度一致，芯片中内置自适应校准机制，确保在不同温度、湿度等环境下，上电参数
自校准匹配。软件基线更新和实时校准算法，纠正系统误差，这些强大的硬件设计
和软件算法机制保障产品在生产和工作中的一致性和稳健性。
3.4. 按键选择与灵敏度配置
在使用CBM70XX 时，可以先根据PCB 的走线情况选择所需要的sensor 通道，
这样可以提高走线的灵活性，保证板级信号的稳定。
灵敏度调整有2 种方式：
方式一：通过专用软件工具配置已选择通道的灵敏度，然后导出烧录文件再烧录。
方式二：主芯片通过设置单个（多个）按键灵敏度参数调节，具体操作见４.2 节的
协议详细说明(注意：使用I2C 通讯时才能使用此功能)。

上电复位
当CBM70XX 上电后，控制器首先需要进行初始化，包括MCU 和模拟参数的初始化。在
设备初始化完成之前，CBM70XX 将不会响应I2C 命令信息。当主机读取到设备ID 后，说明
CBM70XX 初始化完成，认为触摸控制器已经正常工作了。在控制器获取接口配置信息过程中，
主机不能驱动I2C 通讯接口。这段时间需要10ms

IDLE 模式
CBM70XX 能够提供IDLE 模式用于节省电源消耗。在触控系统中，当芯片上电20 秒内无
按键动作，芯片将自动进入低功耗模式，当有手触摸时会自动唤醒，进入全速运行模式。

CBM70XX 支持I2C slave 通讯接口和GPIO 一对一通讯接口。具体特性如下：
I2C 通信接口：
