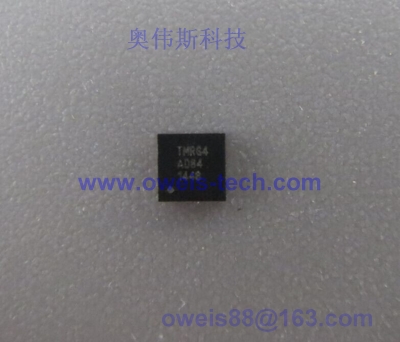

TMRG04QH

TMRG04QH韩国ADS单片机四通道触摸IC

TMRG04QH为韩国ADS最新推出带MCU的4通道电容触摸传感芯片,奥伟斯科技是ADS指定代理商,欢迎咨询13751188660

TMRG04QH特点
TMRG04QH一般特性
8位Turbo 80C51架构（4个时钟周期/ 1个机器周期）
最大。 4可编程I / O引脚（双向，开漏输出，推挽输出）by通过低电压检测器（LVD）的上电复位（POR）
2个可选内部振荡器振荡器（12MHz / 300KHz）
可编程看门狗定时器
3通道16位定时器/计数器
1通道I2C从器件
智能触摸感应引擎（最多4通道）
9个中断源，包括2个外部中断源
定时器0/1/2，WDT，TOUCH，I2C，I2C唤醒
两个外部中断：可选择边沿/电平源
二级中断优先级
复位方案
片上上电复位（使用LVD）
外部复位
看门狗定时器复位
功耗
待机电流：最大10uA @ 3.3V（工作Timer2）
正常电流：最大3mA @ 3.3V（12MHz主时钟）
ESD保护高达7,500V
符合RoHS标准的16QFN封装

TMRG04QH应用
主页应用程序
薄膜开关更换
密封控制面板，键盘
门锁键矩阵应用
触摸屏更换应用程序

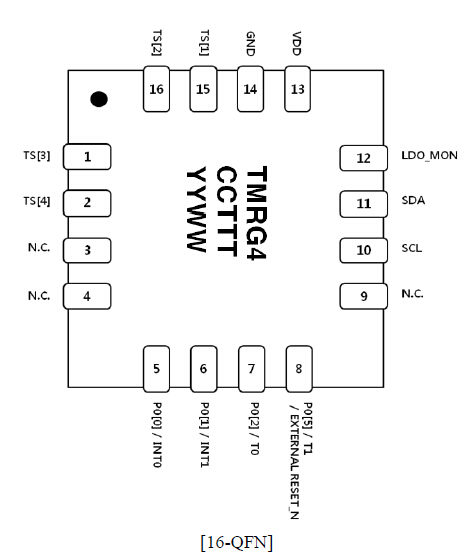

TMRG04QH封装图

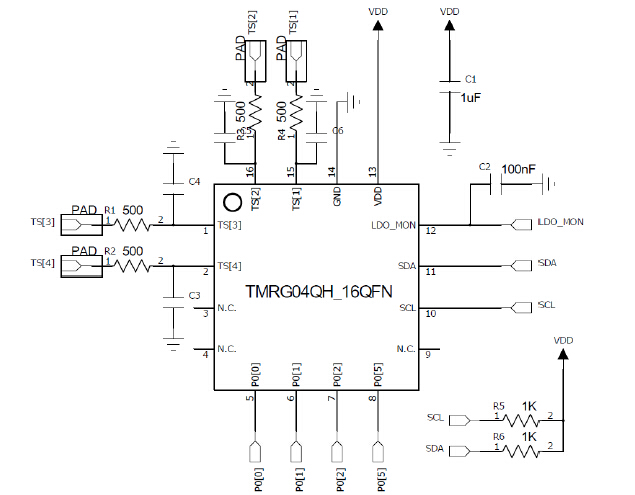

TMRG04QH原理图
