ANMG04SG

ANMG04（4-CH自动灵敏度校准电容式触摸传感器）

ANMG04SG四通道电容式触摸IC

ANMG04SG为韩国ADS最新推出的高性价比四通道电容式触摸IC,奥伟斯科技为ADS触摸芯片代商可提供原厂技术支持,触控方案开发,欢迎咨询QQ:2853528254

ANMG04SG特点
ANMG04SG一般特性
带有自动灵敏度校准的4通道电容传感器
可用的LED PWM驱动器最多4个
多接口 -  I2C串行接口/并行输出
可选择输出操作模式（单输出/多输出）
可调256级灵敏度
几乎不需要外部组件
低电流消耗
嵌入式常用噪声消除电路
符合RoHS标准14 SOP封装
湿度灵敏度等级3（MSL3）

ANMG04SG应用
家电（电视，监听键盘）
移动应用程序（PMP，MP3，汽车导航）
薄膜开关更换
密封控制面板，键盘
触摸屏替换应用程序主页应用程序

ANMG04SG封装图

ANMG04SG引脚说明

VDD，GND
电源电压和接地引脚。
R.N.D.
射频噪声检测引脚。 通常，R.N.D引脚不连接到任何地方。
但是，在射频噪声环境中，该引脚必须在PCB上形成图案线。
CS1〜CS4
电容传感器输入引脚。
LCAP
内部LDO输出端口。
D1〜D4
CS1〜CS4的并行输出端口/ LED PWM驱动输出端口。 这些并行输出端口的结构是用于有源低输出电平操作的开漏NMOS。
SCL，SDA
SCL是I2C时钟输入引脚，SDA是I2C数据输入输出引脚。 这些端口具有内部上拉电阻。
在不使用的情况下，该引脚必须不连接到任何电路。

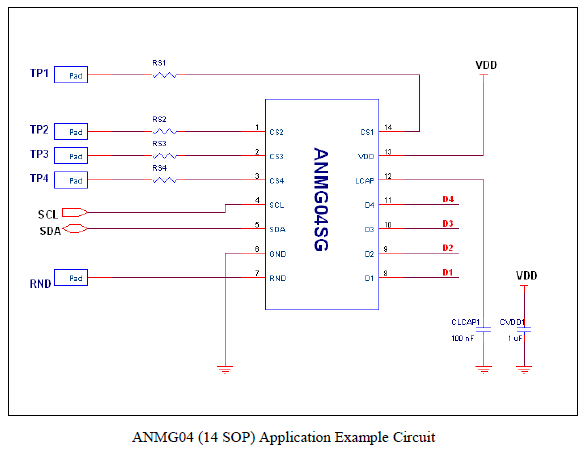

ANMG04 (14 SOP)原理图
