Linear推出16位、每通道1．5Msps、无延迟逐次逼近型寄存器ADC LTC2320－16

奥伟斯科技 2016-12-19

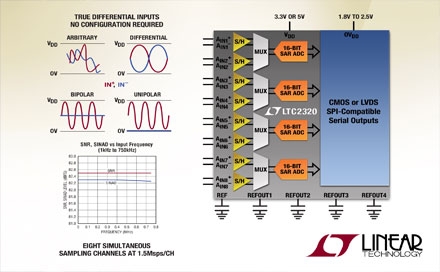

Linear推出16 位、每通道 1.5Msps、无延迟逐次逼近型寄存器(SAR)ADC LTC2320-16，该器件具有 8 个同时采样通道，支持轨至轨输入共模范围。LTC2320-16 具灵活的模拟前端，可接受全差分、单极性或双极性模拟输入信号以及任意输入信号，针对高达奈奎斯特频率的输入信号采样时，可保持 82dB 信噪比 (SNR)和 102dB 高共模抑制比 (CMRR)。LTC2320 这种宽输入带宽允许对高达 750kHz 奈奎斯特频率的输入信号进行数字化。

LTC2320-16 把一个具有低漂移和 20ppm/ºC 保证最大温度系数的精准带隙基准集成在一个小型 55mm² QFN-52 封装中，从而在高密度设计中节省了空间。或者，针对每个两通道对，也可由多达 4 个单独外部基准对内部基准进行过驱动，以最好地适合应用的输入范围。与市面上的任何 8 通道 SAR ADC 相比，LTC2320-16 的采样速度高出 3 倍，并且功耗最低。

LTC2320-16 是一个 16 位、14 位和 12 位 SAR ADC 系列的首款器件，提供了单通道、双通道、4 通道和 8 通道版本，采样率可高达每通道5Msps。整个系列器件均可接受 8.192V_P-P 至 10V_P-P真正差分输入，并可在宽输入共模范围内进行数字化，而且无需针对输入信号类型进行配置，从而确保在输入信号链路的灵活性。完整的 LTC2320 SAR ADC 系列提供灵活的 3.3V 或 5V 电源选择，以及提供 CMOS 或 LVDS 高速 SPI 兼容串行接口选项，非常适合多种高速和空间受限应用，包括工业、医疗设备、通信系统和电池供电系统。

性能概要：LTC2320-16

·  每通道 1.5Msps吞吐速率

·  8 个同时采样通道

·  ±2LSB INL (典型值)

·  有保证的 16 位，无漏码

·  8.192V_P-P真正差分输入，支持轨至轨共模范围

·  在f_IN = 500kHz 时的 SNR 典型值为 82dB

·  在f_IN = 500kHz 时的 THD 典型值为 –90dB

·  保证运作至 125°C

·  单 3.3V 或 5V 电源

·  低漂移 (20ppm/°C 最大值) 2.048V 或 4.096V 内部基准

·  1.8V 至 2.5V I/O 电压

·  CMOS 或 LVDS SPI 兼容串行 I/O

·  功耗为每通道 20mW (在5V 运行的典型值)

·  小型 52 引脚 7mm x 8mm QFN 封装
