Linear 凌力尔特 SPI(串行外围接口) µModule® (微型模块) 隔离器LTM2893 、LTM2895

奥伟斯科技 2016-12-17

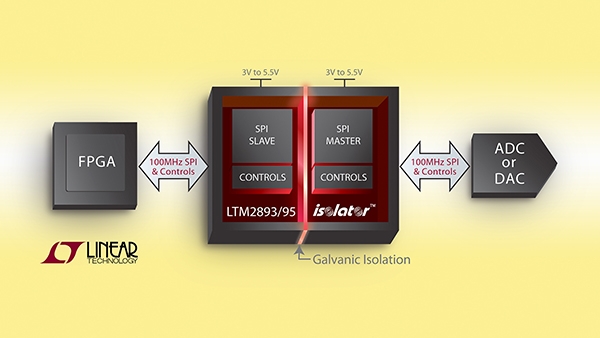

凌力尔特公司 (Linear Technology Corporation) 推出 SPI(串行外围接口) µModule® (微型模块) 隔离器LTM2893和LTM2895，这两款器件为凌力尔特广泛的高性能数据转换器系列而优化。LTM2983 和 LTM2895 支持高达100MHz 的 SPI 时钟速率，是现有数字隔离器有效40MHz限制的双倍以上，允许使用更高分辨率和更高速率的数据转换器，同时保持零延迟运行。凭借快速 SPI 接口、6000VRMS电流隔离和额外的高速控制信号，LTM2893 和 LTM2895 无需外部组件，就可为隔离式数据转换器通信提供简便的µModule解决方案。

LTM2893 (只读) 和 LTM2893-1 (读/写) 用来隔离凌力尔特通用的逐次逼近寄存器 (SAR) 型模数转换器 (ADC)，包括 LTC2378 系列 20 位、18 位和 16 位 1Msps SAR ADC 或 LTC2348 系列 8 通道、18 位和 16 位、每通道200ksps同时采样 SAR ADC。额外的高速控制信号支持并联或链式连接配置、以及模拟多路复用器或可编程增益放大器。可配置字长允许针对特定 ADC 定制 SPI 访问，以最大限度提高吞吐量。凭借仅为30psRMS的输入至输出附加抖动，LTM2893 和 LTM2893-1 最大限度减轻了抖动导致的 ADC 信噪比 (SNR) 恶化。

LTM2895 设计是用于隔离凌力尔特的通用数模转换器 (DAC)，包括单极性 LTC2641 系列或双极性 LTC2642 系列 16/14 /12 位无缓冲电压输出 DAC。额外的高速控制信号支持双通道、双 DAC 或主器件至主器件 (即进行页式数据传送的 FPGA 至隔离式 FPGA) 配置，同时可配置字长允许针对特定 DAC 定制 SPI 访问，以最大限度提高吞吐量。30psRMS低抖动/LOAD 信号通路也可用于具异步 LOAD 输入的DAC。

LTM2893、LTM2893-1 和 LTM2895 采用扁平 15mm x 6.25mm x 2.06mm 表面贴装BGA封装，所有集成电路和无源组件都包含在这个符合RoHS要求的µModule封装中。商用、工业和汽车级版本器件均已供货，分别支持0°C 至 70°C、–40°C 至 85°C 和–40°C 至 125°C工作温度范围。LTM2893 和 LTM2893-1 现已生产供货，LTM2895 将于今年晚些时候供货。千片批购价为每片8.95美元。LTM2893、LTM2893-1 和 LTM2895 所属µModule隔离器系列还包括隔离式 RS485、RS232、USB、CAN、I2C 和 GPIO隔离器。
