  • TM1721

TM1721

TM1721 天微LCD显示驱动

产品详情介绍

TM1721  天微LCD显示驱动


深圳市奥伟斯科技有限公司


天微LED数码管驱动IC / 天微LED面板显示驱动芯片

LED的面板驱动产品主要应用于段式和点阵式LED的显示驱动包括: 仪表显示、白色家电、标志牌、健身器材显示面板等,同时涉及显示器控制器、双斜率与显示驱动ADC及显示器驱动计数器相关产品,产品具备显示、背光、按键扫描、单线、两线及三线通讯等不同特色。

TM1616 3 28 7×4 7段4位 — — SOP16/DIP16

TM1617 3 21 8×2/7×3 8段2位/7段3位 — 6×1 SOP16

TM1618 3 35 5×7/8×4 7段5位/8段4位 7段5位 5×1 SOP18/DIP18

TM1620 3 48 8×6 8段6位 — — SOP20

TM1620B 3 48 6×7/9×4 7段6位/9段4位 7段6位 6×1 SOP20

TM1623 4 77 11×7/14×4 11段7位/14段4位 7段11位 10×3 SOP32

TM1624 3 77 11×7/14×4 11段7位/14段4位 7段11位 — SOP24

TM1626A 3 77 10×7/13×4 10段7位/13段4位 7段10位 10×1 SOP32

TM1626B 3 77 11×7/14×4 11段7位/14段4位 7段11位 10×3 QFP44

TM1627 3 70 10×7/13×4 10段7位/13段4位 7段10位 10×2 SOP28

TM1628 3 70 10x7/13x4 10段7位/13段4位 7段10位 10x2 SOP28

TM1629 4 128 16×8 16段8位 8段16位 8×4 QFP44

TM1629A 3 128 16×8 16段8位 8段16位 — SOP32

TM1629B 3 112 14×8 14段8位 8段14位 8×2 SOP32

TM1629C 3 120 15×8 15段8位 8段15位 8×1 SOP32

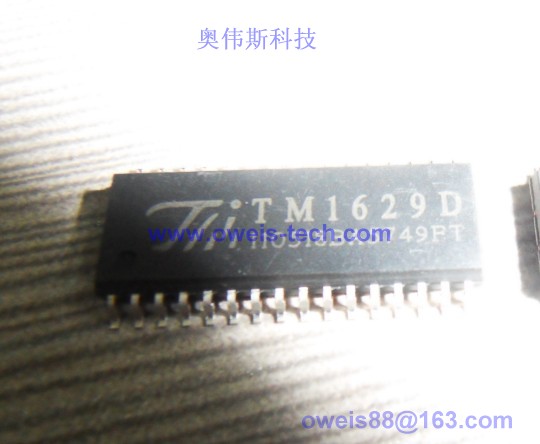

TM1629D 3 96 12×8 12段8位 8段12位 8×4 SOP32

TM1630 3 35 7×5/8×4 7段5位/8段4位 — 7×1 DIP18

TM1636 2 32 8×4 — 8段4位 8×2 DIP18

TM1637 2 48 8×6 — 8段6位 8×2 SOP20/DIP20

TM1638 3 80 10×8 10段8位 8段10位 8×3 SOP28

TM1639 3 64 8×8 8段8位 8段8位 4×2 DIP24/SOP24

TM1640 2 128 8×16 8段16位 16段8位 — SOP28

TM1641 4 77 11×7/14×4 11段7位/14段4位 7段11位 10×3 SOP32

TM1642 3 70 10×7/13×4 10段7位/13段4位 7段10位 10×2 SOP28

TM1650 2 32 8×4 8段4位/7段4位 — 7×4 SOP16/DIP16

TM1651 2 28 7×4 — 7段4位 7×1 SOP16/DIP16

TM1652 1 42 7×6/8×5 7段6位/8段5位 6段7位/5段8位 — SOP16

TM1667 3 70 10×7/13×4 10段7位/13段4位 7段10位 10×2 SOP28

TM1668 3 70 10×7/13×4 10段7位/13段4位 7段10位 10×2 SOP24/SSOP24/SKDIP24/SDIP24

TA6932 3 128 8×16 8段16位 16段8位 — SOP32


天微LED显示屏驱动芯片

LED看板显示驱动产品主要包括行扫描驱动芯片和列驱动芯片,其应用领域主要为户外LED广告屏、半户外门头屏、室内LED显示屏、LED公交站牌显示及各种LED广告宣传牌。从显示屏类型上看,涵盖了LED单色显示屏、LED双色显示屏以及LED全彩显示屏。我司推出的行扫描驱动芯片高度集成了LED显示屏常用的74HC245、74HC138、74HC04、PMOS4953等,极少的芯片数量简化了PCB线路设计,大大降低了生产成本的同时提高了LED显示屏系统的可靠性。此外,无数据传输时特有的自动关屏保护功能彻底解决了传统LED显示屏无数据时行高亮造成LED灯珠损坏的问题。列驱动芯片以精准的恒流电流、彻底的消隐功能和优越的低灰度显示效果为特色,使单双色LED显示屏亮度均匀、颜色纯正,全彩LED显示屏色泽艳丽、画面清晰流畅,效果表现淋漓尽致。

TA1670 行驱动 — 5V — 4路PMOS输出 4A HSOP28

TA1671 行驱动 — 5V — 4路PMOS输出 4A HSOP28

TM1816 列驱动 恒流 3.3~5V 17V 16 3~45mA@5V/3~30mA@3.3V SSOP24

TM1817 列驱动 恒流 3.3~5V 6V 16 3~45mA@5V/3~30mA@3.3V SSOP24

TM1818 列驱动 恒流 3.3~5V 5.5~6V 16 2~60mA@5V/2~45mA@3.3V SSOP24/QSOP24

TM1819 列驱动 恒流 3.3~5V 7V 16 38mA@5V SSOP24

TM1839 列驱动 恒流 3.3~5V 10V 16 25mA@5V SSOP24

TM3100 列驱动 恒流 3.3~5V 7V 16 2~30mA@5V SSOP24/QSOP24

TM3101 矩阵驱动 恒流 4.5~5.5V 5.5V 12 40mA SOP16

TM74HC04 6反相器 — 5V 7V — — SOP14/DIP14

TM74HC138 3-8译码器 — 5V 7V — — SOP16/DIP16

TM74HC245 信号放大 — 5V 7V — 15mA@IOL/24mA@IOH SOP20/SSOP20/TSSOP20

TM74HC595 列驱动 恒压 5V 7V 8 35mA SOP16/DIP16


天微LED照明驱动芯片

LED照明及亮化装饰驱动产品主要为TM18和TM19两个系列的集成芯片,其应用领域主要为LED照明和LED亮化装饰工程。其中LED照明包括家庭照明、精品柜台照明、路灯照明以及景观照明等,LED亮化装饰如楼宇亮化、桥梁装饰、景观装饰、舞台灯光、广告招牌等。具体产品如LED显示屏、LED门帘屏、LED软灯条、LED硬灯条、LED护栏管、LED点光源、LED发光字、LED埋地灯、LED洗墙灯等。芯片根据驱动方式不同分为恒压和恒流两种驱动类型,从控制方式上分为内控、外控及内控兼外控芯片。内控芯片内置固定花样效果而无需外部控制,主要用于内控点光源、内控护栏管以及同步流星雨方案。外控芯片采用专利技术的单线数据传输及处理方式,芯片自带数据整形功能,传输距离远、信号稳定可靠,实现驱动芯片的无限级联。内控兼外控芯片无信号输入时跑内部固化效果,有外控信号时自动切换至外控模式跑控制器效果,这使得生产测试、工程安装调试简便自如,同时解决了单颗芯片损坏导致其后所有灯具不亮的工程问题。此外,单线双通道传输方式的芯片为我司LED驱动技术的新亮点,通过备用数据线的方式有效解决串行级联中个别灯具损坏而导致数据信号无法续传的异常,大大提高系统的可靠性。

TM1814 恒流 单线 4 外控+内控(同步七彩跳变) 6.5~38mA 32V SOP8/DIP8

TM512AL 恒流 双线 1-4(RGBW) DMX512(1990)外控 3~60mA 32V SOP16/DIP16

TM512AH 恒流 双线 1-4(RGBW) DMX512(1990)外控 3~60mA 32V SOP16/DIP16

TM512BL 恒流 双线 1-3(RGB) DMX512(1990)外控 3~60mA 32V SOP16/DIP16

TM512BH 恒流 双线 1-3(RGB) DMX512(1990)外控 3~60mA 32V SOP16/DIP16

TM512-1 恒流 单线 1-3(RGB) DMX512(1990)外控 186mA 32V SOP8/DIP8

TM512-3 恒流 单线 1-3(RGB) DMX512(1990)外控 36mA 32V SOP8/DIP8

TM512-5 恒流 单线 1-3(RGB) DMX512(1990)外控 54mA 32V SOP8/DIP8

TM512H — — — 转归1码 — — SOP8/DIP8

TM512L — — — 转归0码 — — SOP8/DIP8

TM1803 恒压 单线 3 外控 60mA 24V SOP8/DIP8

TM1804 恒压 单线 3 外控 60mA 24V SOP8/DIP8

TM1805 恒压 — 3 七彩跳变/七彩渐变 60mA 24V SOP8/DIP8

TM1807 恒流 — 9 15种内控花样 50mA 24V SOP16/DIP16

TM1808 恒压 — 12 内控流星、水滴效果 50mA 24V SOP16/DIP16

TM1809 恒压 单线 9 外控 60mA 24V SOP14/DIP14

TM1810 恒流 — 1 — 18mA/30mA 24V SOT23/TO-92

TM1811 恒压 — 16 内控流星、水滴效果 50mA 24V SOP20/DIP20

TM1812 恒压 单线 12 外控 60mA 24V SOP16/DIP16

TM1827 恒流 — 12 内控流星、水滴效果 16mA 24V SOP16/DIP16

TM1828 恒流 — 12 内控流星、水滴效果 32mA 24V SOP16/DIP16

TM1829 恒流 单线 3 外控 10~41mA 24V SOP8/DIP8

TM1831 恒压 — 6 内控流星、水滴效果 50mA 24V SOP8/DIP8

TM1832 恒流 — 5 内控流星、水滴效果 40mA 7V SOP8/DIP8

TM1845 恒压 — 2 8种内控花样 6mA/25mA 5V SOP8

TM1913 恒流 单线 3 外控+内控(同步七彩跳变) 18mA 32V SOP8/DIP8

TM1914 恒流 双线 3 外控 18mA 32V MSOP10

TM1915 恒流 单线 3 外控 2~25mA 7V MSOP8

TM1916 恒流 双线 3 外控 2~25mA 7V MSOP10

TM1925 恒流 单线 9 外控+内控(七彩跳变) 20mA 24V SOP14/DIP14

TM1926 恒流 单线 12 外控+内控(七彩跳变) 20mA 24V SOP16/DIP16


天微LCD显示驱动

LCD驱动产品主要应用于仪器仪表的LCD面板显示、汽车音响的LCD面板显示、家用电器控制面板显示以及工业用仪器仪表等。产品的低功耗、便于应用、复合功能多等特点方便用户选用。

TM1621 4 128 32×4 2.4~5.2V — 256K SSOP48/QFP44

TM1622 4 256 32×8 2.4~5.2V — 32K LQFP64/QFP52

TM1622 4 192 24×8 2.4~5.2V — 32K QFP44/LQFP44

TM1721 3 128 32×4 3~5V 6×4 128K SSOP48/LQFP48

TM1722 3 60 15×4 3~5V — 128K SOP24

TM1723 3 80 20×4 3~5V 3×4 128K SOP32

TM1725 3 156 52×3 4.5~6V — — LQFP64

TM1726 2 144 36×4 5V — 95K LQFP44

TM1727 2 160 40×4 5V — 95K SSOP48/LQFP48

TM1729 2 208 52×4 2.5~5.5V — 80K LQFP64

TM1729 2 144 36×4 2.5~5.5V — 80K TSSOP48/SSOP48


天微电源管理

电源管理产品包括:电池充电管理,隔离型AD-DC转换器,非隔离型AD-DC转换器,以及功率驱动及控制器,交直流功率因数校正器等。天微的电源工程师本着节能、环保的基本设计理念,在实现产品性能最优以满足客户使用要求的同时,最大化的减小PCB板的空间,降低设计的复杂度,降低产品的综合成本。我们的电源方案工程师与电源生产工艺工程师可为客户提供一站式技术支持服务。

TM5101 ±6% — PWM 67KHz 外置MOS — SOP8/DIP8

TM5102 ±6% — PWM 150KHz 外置MOS — SOP8/DIP8

TM5201 ±6% — PSR 50KHz 外置MOS — SOT23-6

TMF0165 ±6% 12W PWM 67KHz 内置MOS 650V DIP8

TMF0265 ±6% 15W PWM 67KHz 内置MOS 650V DIP8

TMF0321 ±6% 5W PWM 67KHz 内置MOS 650V SOP8

TMF0321 ±6% 8W PWM 67KHz 内置MOS 650V DIP8

TMF0365 ±6% 18W PWM 67KHz 内置MOS 650V DIP8

TMF0565 ±6% 21W PWM 67KHz 内置MOS 650V DIP8

TMH0165 ±6% 12W PWM 67KHz 内置MOS 650V DIP8

TMH0265 ±6% 15W PWM 67KHz 内置MOS 650V DIP8

TMH0321 ±6% 8W PWM 67KHz 内置MOS 650V DIP8

TMH0365 ±6% 18W PWM 67KHz 内置MOS 650V DIP8

TMH0565 ±6% 21W PWM 67KHz 内置MOS 650V DIP8

TMG0165 ±6% 12W PWM 67KHz 内置MOS 650V DIP8

TMG0265 ±6% 15W PWM 67KHz 内置MOS 650V DIP8

TMG0321 ±6% 8W PWM 67KHz 内置MOS 650V DIP8

TMG0365 ±6% 18W PWM 67KHz 内置MOS 650V DIP8

TMG0565 ±6% 21W PWM 67KHz 内置MOS 650V DIP8

TMP0165 ±6% 10W PSR 50KHz 内置MOS 650V DIP8

TMP0265 ±6% 12W PSR 50KHz 内置MOS 650V DIP8

TMP0321 ±6% 5W PSR 50KHz 内置MOS 650V SOP8

TMP0321 ±6% 8W PSR 50KHz 内置MOS 650V DIP8

TMP0365 ±6% 15W PSR 50KHz 内置MOS 650V DIP8

TMP0565 ±6% 18W PSR 50KHz 内置MOS 650V DIP8


天微工业控制芯片 / 天微模数转换器

TM7705 ADC 3线/4线 2 16bit 20HZ~500HZ 2.4576MHZ/1MHZ SOP16/DIP16/SSOP16

TM7706 ADC 3线/4线 3 16bit 20HZ~500HZ 2.4576MHZ/1MHZ SOP16

TM7707 ADC 3线/4线 2 24bit 20HZ~1KHZ 2.4576MHZ/1MHZ SOP16

TM7708 ADC 3线/4线 3 24bit 20HZ~1KHZ 2.4576MHZ/1MHZ SOP16

TM7711 ADC 2线 1 24bit 10HZ/40HZ 内置振荡 SOP8/DIP8

TM7715 ADC 3线/4线 1 16bit 20HZ~500HZ 2.4576MHZ/1MHZ SOP16/DIP16/SSOP16

TM8211 DAC 3线 2 16bit 18.4MHZ 内置振荡 SOP8/DIP8


天微电能计量及管理

根据国内仪器仪表的市场需求特点,开发创新的模数转换器(ADC)系统结构,使得产品在性能和功能方面都取得了重大技术突破。我司ADC器件以无以伦比的性价比来满足当前应用市场对低功耗、高精度、小封装和低成本的要求,为对成本敏感的市场中的大批量应用提供最佳的解决方案.我司ADC器件拥有从6位、8位、10位到24位的全系列产品。产品从数码产品到汽车电子,从数据采集到仪器仪表应用。不论是在公司、汽车中还是在家里,我们都可以通过提供广泛而多样的模数转换器产品设计来满足用户在不同环境下的应用需求。同时,我司也为客户提供完全客制化的技术服务。

TM1108 频率计数器 — 16×4LCD — — 内置 SOP32

TM7752 三相 — 脉冲 1000:1 0.1% 3.58MHZ SOP24

TM7755 单相 — 脉冲 500:1 0.1% 3.58MHZ SSOP24

TM7755S 单相 — 脉冲 500:1 0.1% 3.58MHZ SOP16

TM9936 三相 — 脉冲 500:1 0.1% 3.58MHZ QFP44

TM9937 三相 — 脉冲 500:1 0.1% 内置 SOP24

TM7759 三相矢量求和 — 脉冲 — — 内置 SOP16/DIP16


天微PIR红外控制IC

红外控制及编解码IC 采用优良的CMOS工艺,产品的特性更加稳定,同时集成传统方案的外围器件,产品的系统成本更低,可广泛应用在汽车安全系统、家庭安全和工业应用中的远程遥控控制自动系统。

TM2291 3-5V 1-3uA 单通道高增益 1-5分钟 限幅触发/计时封锁 继电器驱动 SOP16/DIP16

TM2292 4-5.5V 460uA 单通道高增益 1-5分钟 计时触发/计时封锁 继电器驱动/可控硅驱动 SOP16/DIP16


天微音频/视频处理IC

音频及视频处理产品主要面对消费类音频及视频产品市场,包括音视频切换控制音量调节与传输, 声音编解码器,以及相关的音频AD及DA产品。

TM2312 6~10V I2C 4对 4 1.25dB/步 有 可调 SOP32

TM2313 6~10V I2C 3对 4 1.25dB/步 有 可调 SOP28

TM2314 6~10V I2C 4对 2 1.25dB/步 有 可调 SOP28


所有产品常备大量原厂原装现货库存,可以深圳/香港交货.


深圳市奥伟斯科技有限公司

OWEIS TECH Co., LTD.

联系人:蔡先生 13751188660 QQ: 6678331

       蔡经理 13751186100 QQ: 6638340

电话:0755-82544779

传真:0755-23805907

地址:深圳市福田区振中路中航苑鼎诚国际大厦611室

E-mali:leven@oweis-tech.com

MSN:OWEIS_IC@163.com

www.oweis-tech.com

www.oweis-tech.cn
