PN8024RNSC-T1

PN8024R非隔离高效率交直流转换芯片芯朋微代理

PN8024R非隔离高效率交直流转换芯片芯朋微代理

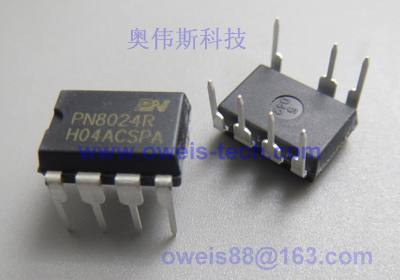

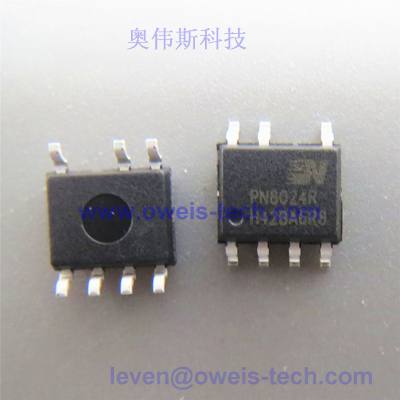

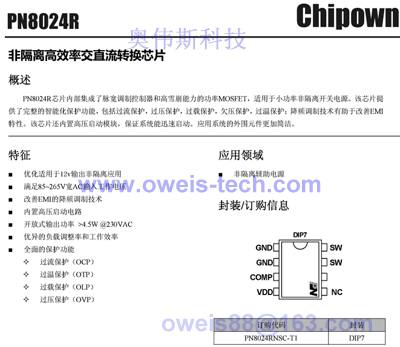

概述

  PN8024R芯片内部集成了脉宽调制控制器和高雪崩能力的功率MOSFET，适用于小功率非隔离开关电源。该芯片提供了完整的智能化保护功能，包括过流保护，过压保护，过载保护，欠压保护，过温保护；降频调制技术有助于改善EMI特性。该芯片还内置高压启动模块，保证系统能迅速启动。应用系统的外围元件更加简洁。

特征

■ 优化适用于12v输出非隔离应用

■ 满足85~265V宽AC输入工作电压

■ 改善EMI的降频调制技术

■ 内置高压启动电路

■ 开放式输出功率 >4.5W @230VAC

■ 优异的负载调整率和工作效率

■ 全面的保护功能

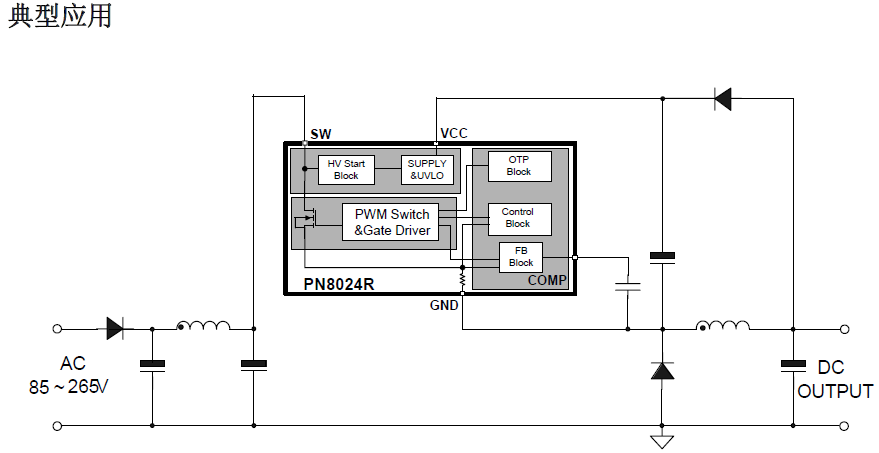

功能描述

1. 启动

在启动阶段，内部高压启动管提供1.2mA电流对外部VDD电容进行充电。当VDD电压达到12.5V，芯片

开始工作；高压启动管停止对VDD电容充电。启动过程结束后，变压器辅助绕组对VDD电容提供能量。

2. 输出驱动

PN8024R采用特有的驱动技术。驱动能力太弱会使得较高的开关损耗，驱动太强则容易出现EMI问题。

PN8024R采用优化的图腾柱结构，通过合理的输出驱动能力以及死区时间，得到较好的EMI特性和较低的损

耗。

3. 振荡器

PN8024R的最大振荡频率为78 kHz，无需外围电路进行设置。它含有特有的频率抖动技术，可以改善

EMI特性。

4. 内置误差放大器

PN8024R片内误差放大器可实现输出电压调制。通过内部电阻分压器，利用误差放大器检测VDD电位

可实现输出电压调制。

5. 过载保护

负载电流超过预设定值时，系统会进入过载保护；在异常情况下，可对系统进行保护。当VCOMP电压

超过3.7V，经过固定50ms的延迟时间，开关模式停止。。

6. PFM工作模式

PN8024R工作在PFM模式以减小轻载功耗。当负载减轻，频率降低，较低的开关频率有利于降低开关损

耗。

7. 输出恒压调制

PN8024R提供负载补偿功能，可实现良好的负载调制。

8. 过温保护

功率MOSFET和控制芯片集成在一起，使得控制电路更易于检测MOSFET的温度。当温度超过160℃，芯

片进入过温保护状态
