KOP9966

KOP9966：

    多通道继电器驱动器，内置 5V LDO 稳压器，最高输入电压 30V，LDO 最大输出电流 200mA，驱动器最大输出电流 50mA，具有蜂鸣器模式和继电器模式，具有安全回路权限管理，SOP16 封装，是带多路继电器和一路蜂鸣器的电器控制板应用首选方案。

主要特点

l  专为继电器和蜂鸣器驱动而设计

l  内置 9 个多功能驱动输出通道

l  其中 1 路支持两倍电流驱动输出

l  内置 2/4kHz 蜂鸣器驱动模式

l  内置可选安全模式控制功能

l  安全模式支持到 200Hz~5kHz

l  内置 3% 精度 5V LDO 稳压器

l  LDO 具有独立的输入引脚

l  VCC 最高输入电压可高达 32V

l  输出通道具有可靠的权限管理

l  使用两线串行通讯 TTL 控制端口

l  静态工作电流低至 0.5mA 以下

应用领域

l  微波炉

l  家用电器

l  其它继电器控制系统

概述

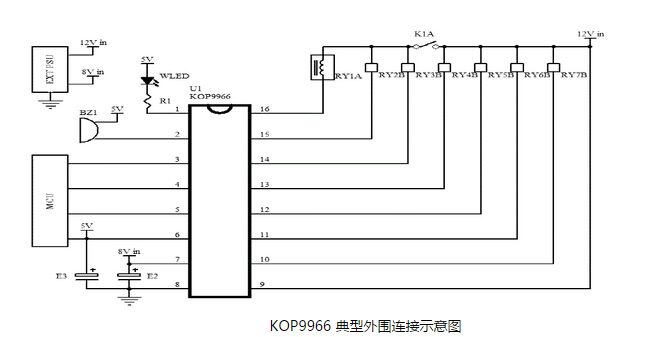

KOP9966 是一个超高集成度的带蜂鸣器驱动继电器驱动器集成电路，专为诸如微波炉等具有多个继电器控制的设备系统而设计，其内置了多达 9 个输出通道，可用于构建及其简单的继电器驱动系统

芯片内置的多功能端口均可灵活地被 MCU 设置为继电器驱动端口或蜂鸣器驱动端口，用于驱动继电器或驱动蜂鸣器，从而具有极佳的布线灵活性，减小布线的压力；其中 1 个大电流驱动端口可用于驱动大型的继电器，最高可提供高达 100mA 的电流驱动能力；当输出端口被设定为蜂鸣器驱动模式时，该端口还可以被选择使用 2kHz 或 4kHz

的驱动频率，甚至允许使用外部频率作为输出，从而可以方便地驱动无源蜂鸣器使用；所有端口均使用开漏极的结构，并具有高达 32V 的耐压能力，可容易地为 24V 继电器系统提供驱动；每个输出端口还额外提供了连接到 VCC 端子的保护二极管。

芯片还内置了全面的安全特性和权限管理电路，可在控制输出指令中加入安全使能控制，从而在 MCU 死机或故障时自动关闭输出；分层的权限管理功能则可使得编程者可根据需要选择不同的操作权限来驱动输出。

芯片还内置了一个 5V 的 LDO 串联稳压器，输出电压精度可达到 3%，并可提供最高达 200mA 的电流，同时具有独立的输入端子，从而允许输入一个独立于 VCC 的电压以降低 LDO 的功耗。芯片还内置了过温度保护功能，在芯片内部温度高于 150℃ 时关闭 LDO输出从而保护系统产生更大的损害。

现可提供满足 ROHS 标准环保要求的 eSOP16 封装产品。
