LC1203

LC1203：

    内置 ACzero TM 技术的高性能功率开关 LC1203，SOP6 封装，额定输出功率高达 5W，内置 800V 耐压高压功率开关，可工作于次级侧反馈（SSR）或初级侧反馈（PSR）两种模式下，具有独特的交流电过零检测输出功能，可在隔离的输出电源次级侧输出交流电过零信号给 MCU ，轻松满足整机待机功耗低于 0.5W 的最新电器能效标准要求，是需要提供交流过零信号的隔离式控制板电源应用的绝佳选择。

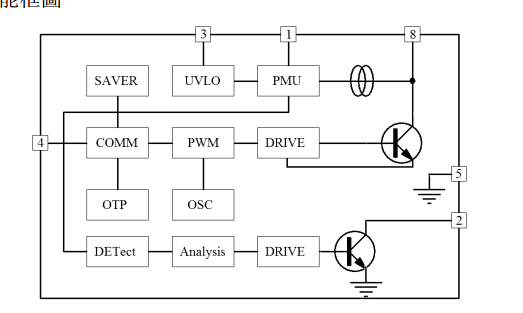

内部框图

引脚定义

主要特点

l  内置交流过零检测及零点信号输出

l  支持初级稳压或次级稳压

l  内置 800V高压功率开关

l  内置高压快速启动电流源

l  系统待机功耗可低至 0.10W

l  内置过压、欠压与短路保护功能

l  精确温度补偿，精确逐周期电流控制

l  智能自适应 OTP过温度保护功能

l  高转换效率满足能源之星要求

l  宽电网电压输出功率 5W，峰值输出 6W

l  机少外围组件,低整机成本,高可靠性

应用领域

l  家电控制器电源

l  电器控制器电源

l  小家电电源

概述

LC1203 为高性能、电流模式 PWM高压开关控制器集成电路，专为家电控制器电源设计。芯片具有独特的交流电压过零信号检测与输出控制电路，可输出同步的交流电压过零信号用于对继电器、可控硅等进行过零开关，从而提高系统的可靠性，降低切换损耗，延长继电器寿命。高集成的设计则极大地简化了电路结构，降低了系统成本。内置 800V高耐压功率开关，在 90-300V的宽电网电压范围内提供高达 5W 的连续输出功率。高性价比的双极型制作工艺生产的控制芯片，结合高压功率管的一体化封装最大程度上节约了产品的整体成本。该电源控制器可工作于典型的反激电路拓扑中，构成简洁的AC/DC电源转换器。

通过对 AC 电压波形的分析，内部电路会驱动一个集电极开路的三极管在AC 电压的每个过零点输出一个稳定的上升波形，从而在外部通过一个光耦准确输出过零信号给 MCU 系统。

工作于初级稳压模式时独特的直接反馈控制大幅提高了系统响应突发负载的速度和能力，避免了传统的PSR结构的负载电压跳变现象；工作于次级反馈模式时则可精确的控制输出电压精度。

专有的驱动电路使开关管始终工作于临界饱和状态，提高了系统的工作效率，使系统可以轻松满足“能源之星”等关于待机功耗和效率的认证要求。

IC 内部还提供了完善的过载与短路保护功能，可对输出过载、输出短路等异常状况进行快速保护，提高了电源的可靠性。IC内部还集成了过温度保护功能，在芯片过热的情况下降低工作频率或关闭输出。

现可提供满足ROHS标准及绿色环保要求 SOP6 标准封装产品。
