LN5R03

奥伟斯科技专业力生美电源管理IC代理，联系0755-82807069韩生

LN5R03A

主要特点

超高性价比

具有高效驱动电路，提升效率3-5%

待机降频功能，待机功耗小于0.15W

具有过压欠压短路保护功能

具有过温保护功能

具有温度补偿，精确电流控制

低启动电流和低工作电流

低待机功率和高转换效率

满足能源之星2.0要求

宽压输出功率3W

应用领域

于机充电器

电源适配器

电池允电器

便携式设备允电电源

家电控制器电源

概述

LN5R03A是专为小功率充电器设计的高性能低成本控制芯片，工作于典型的反激电流型

PWRI+PFM控制方式。在SOP6封装内集成高压功率管和控制部分于‘体化，最大程度卜上节约了产品的整体成本，节省控制电路的体积，IC 内部的启动电路可利用功率开关管本身的放大作用完成启动，降低了启动的损耗；IC根据负载人小渊节工作频率，从而可以实现了很低的待机功耗和很高的平均效率。  加上专利的驱动电路使开关管上作于临界饱和状态，提高了系统的上作效率，使系统可以轻松满足“能源之星”等伞球范围内关于待机功耗和效率的苛刻认证要求。高效率同时带来芯片发热的下降，可轻松心对密封小空问的散热问题。5-10. 3V的工作电乐弛罔提供了轻松的VCC电压设计空间；IC内部设计有各种保护功能，vcc达到10. 3V时芯片内部保护，ⅡJ防止光耦或反馈电路损坏引起的输出电压过

高，TC内部还提供了最大电流限制和软启动功能，可实时防范超载、变压器饱和、输出短路等异常状况的发生；IC内部还集成了温度保护功能，在系统过热的情况下降低输出功率，或关闭输出。提高了电源的可靠性。

现可提供SOP6标准封装和满足ROHS标准和绿色环保要求的产品。

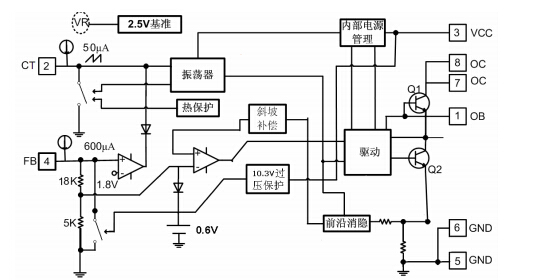

内部框图

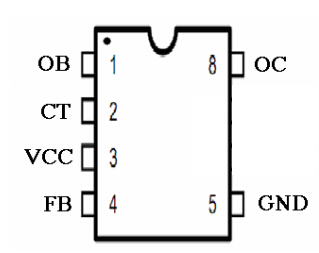

引脚定义
