LN9T12A/LN9T12B

奥伟斯科技专业代理力生美功率开关ic

主要特点

l  满足 DoE VI 和 CoC V5 等能效要求

l  具有精确输出限压的开环保护功能

l  具有精确的输入欠压锁定功能

l  内部集成 700V 高压功率开关

l  内置全温度精确时钟振荡器

l  提供 65kHz 和 100kHz 频率产品

n  LN9T12A: 65kHz

n  LN9T12B: 100kHz

l  内置软启动和电流斜坡补偿功能

l  具有前沿消隐功能的逐周期电流限制

l  VDD 过压保护与带迟滞的欠压保护

l  具有输出过流、过载与短路保护功能

l  支持 CTII TM 功能优化 EMI 特性

l  具有芯片内核过热关断保护功能

l  全电压额定功率 12W，峰值功率 18W

l  提供满足高海拔要求的 DIP7L 封装结构

应用领域

l  开关电源适配器

l  DVB 播放器电源

l  PC 待机电源

l  家电控制器电源

概述

LN9T12A/B 是一款高性能电流模式的智能功率开关控制器集成电路，专为离线和直流到直

流开关变换器而设计。其内部集成有完整的PFM/PWM 混合控制电路、高达 700V 耐压的功

率开关及其驱动电路、故障检测与保护电路、时钟与延时控制电路等，可在 85-265Vac 的宽电

网电压条件下，实现大于 12W 的额定输出功率，峰值功率更可高达 18W 以上。完善的内部电路

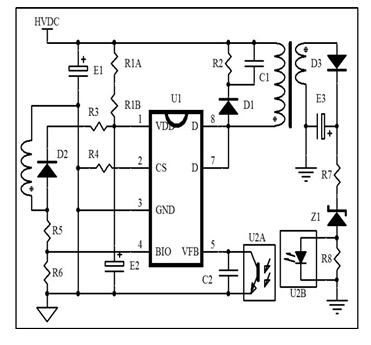

设计，最大程度减少了外部器件数量，仅需极少器件即可实现一个典型的反激式开关电源设计，

功能完善的多种故障保护电路，进一步简化了电源设计的难度，降低了系统成本。

芯片内部集成了一个具有最大频率限制功能的时钟发生电路，带有前沿消隐的逐周期电流

限制电路，PWM 电路，带有软启动功能和 VDD过欠压保护功能的启动控制电路，带有自适应特

性的过热关断电路，输出过流(OCP)、短路(SCP)与过载(OLP)的保护和重启动电路以及开环保

护电路等。

通过单独设置的开关波形采样引脚，可实现精确的 TrueOVPTM 输出过压保护功能，即使

在输出空载的开环条件下亦可精确限制输出电压在设定水平，从而确保系统安全；通过设置欠

压锁定功能则可在输入电压较低时禁止系统启动，从而避免系统持续处于打嗝启动状态，提高

用户使用体验。

专有 CTII TM 控制电路，使系统拥有极低的干扰特性，同时具有低待机功耗和极高的转换效

率。

可提供满足 RoHs 要求的高隔离 DIP7 封装。
