INN2604K

nnoSwitch™-EP系列IC可极大简化低压高电流电源的开发和制造，尤其是那些采用紧凑外壳或需要满足高效率要求的电源。InnoSwitch-EP的架构极具革新性，因为该器件同时将初级和次级控制器以及检测元件和安全相关反馈机制集成到了单个IC中。

由于元件间距更为紧凑并且创新地采用了集成通讯链路，因此能够对次级侧同步整流MOSFET进行精确控制以及对初级侧开关进行优化，从而在整个负载范围内维持高效率。此外，链路的最低DC偏置要求使得系统能够实现低于10 mW的空载功耗，从而获得最大待机效率。

产品特色

高度集成，外形紧凑

• 集成了反激式控制器、725 V / 900 V MOSFET、次级侧检测和同步整流驱动器

• 带HIPOT隔离保护的FluxLink™集成反馈链路

• 优异的恒压(CV)精度，不受变压器设计或外围元件的影响

• 采用加权SSR反馈和同步FET，提供出色的多路输出交叉调节

EcoSmart™– 高效节能

• 在230 VAC下空载功耗<10 mW（由变压器偏置绕组供电）

• 轻松满足全球所有能效标准

先进的保护/安全特性

• 初级检测输出过压保护(OVP)

• 次级检测输出过冲箝位

• 次级检测输出过流保护(OCP)，输出电压降至零

• 迟滞热关断保护

• 采用精确的电压缓升/跌落保护和过压保护，提供输入电压监测

完全符合安全及法规要求

• 在相当于6 kV DC/1秒条件下通过100%生产HIPOT合规性测试

• 加强绝缘

• 隔离电压 >3,500 VAC for INN26xx series, >4,000 VAC for INN2904

• 通过UL1577和TUV (EN60950)安全认证

• 符合EN61000-4-8 (100 A/m)和EN61000-4-9 (1000 A/m)标准

绿色封装

• 无卤素且符合RoHS标准

应用

• 家电、工业控制及智能照明

Notes:

1. 最小连续输出功率是在典型的特定尺寸无风冷密闭适配器中、环境温度为40°C的条件下测量得到的。最大输出功率取决于设计。前提条件是封装温度必须< = 125°C。

2. 最小峰值功率。

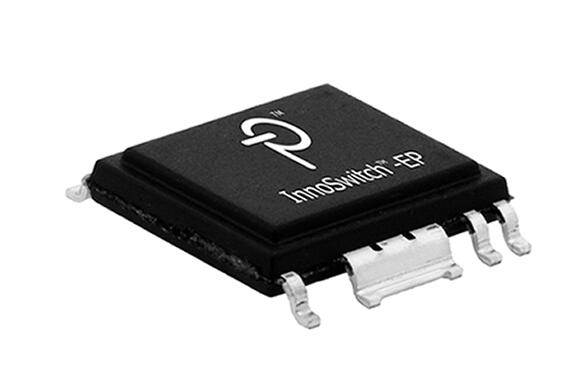

3. 封装：K: eSOP-R16B。
