DK806

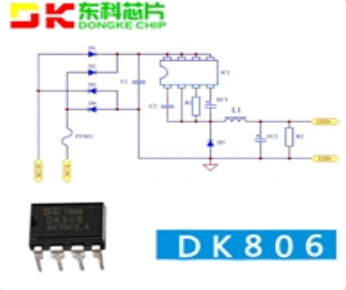

DK806 - 3W原边反馈单级有源PFC LED 驱动芯片

功能描述
DK806 是一款单级 AC-DC 变换器控制芯片，芯片集成了 700V 高压开关功率管和
初级峰值电流检测电路，芯片内还包含有源功率因数校正、原边反馈恒流、输出限
电压控制及自供电电路，并具有自动检测 LED 负载电路，可有效防止 LED 负载的损
坏，芯片采用高集成度的 MOS 电路设计，外围元件极少，变压器设计简单，隔离输
出电路的变压器只需要两个绕组，非隔离输出电路的变压器只需要一个绕组；集成

的有源功率校正电路，可以实现极高的功率因数和很低的谐波失真。

产品特点
l 可以方便的组成多种不同的恒流限压电路
l 上电时自动检测恒流负载，可有效防止上电烧毁LED灯
l 准谐振工作，电路效率高 η>90%
l 全电压输入85V—265V
l 单级有源PFC，高PFC(PF>0.95), 低THD
l 内置700V高压开关功率管
l 专利的原边反馈控制算法，无需辅助绕组
l 专利的自供电技术，无需外部绕组供电
l ±3% LED 输出电流精度

l 过温、过流、过压、LED开路/短路保护

应用领域
l 3-16W LED 照明
l 最大输出功率
l 输入电压范围 AC85V-160V AC85V-265V AC160V-265V
l 隔离电路
l 高 PF（反激电路） 3W 3W 4.5W
l 低 PF（反激电路） 4.5W 4.5W 6W
l 非隔离电路
l 高 PF（BOOST-BUCK） 4.5W 4.5W 6W
l 低 PF(BUCK) 注 1 ---- ---- 16W
