INN2215K

由于元件间距更为紧凑并且创新地采用了集成通讯链路，因此能够对次级侧同步整流MOSFET进行精确控制以及对初级侧开关进行优化，从而在整个负载范围内维持高效率。此外，链路的最低DC偏置要求使得系统能够实现低于10 mW的空载功耗。

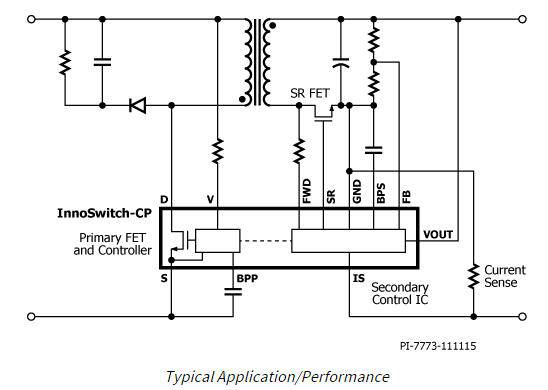

产品特色

高度集成，外形紧凑

• 集成了反激式控制器、650 V MOSFET、次级侧检测和同步整流驱动器

• 可提供恒功率，使充电时间缩至最短

• 可优化变压器及外围元件

• 反馈方式采用内部集成的FluxLink™技术，且满足HIPOT（高压绝缘）要求

• 优异的恒压(CV)精度，不受变压器及电路板元件差异的影响

EcoSmart™– 高效节能

• 在230 VAC下空载功耗<10 mW（由变压器偏置绕组供电）

• 轻松满足全球所有能效标准

先进的保护/安全特性

• 初级检测输出过压保护(OVP)

• 次级检测输出过冲箝位

• 次级检测输出过流保护(OCP)（输出电压降至零时仍能工作）

• 迟滞热关断保护

• 对输入电压进行监测，以便进行精确的电压缓升/跌落保护和过压保护

完全满足安规要求

• 生产时100%的产品进行6 kV DC时间为1秒的HIPOT合规性测试

• 加强绝缘

• 绝缘强度 >3,500 VAC

• 通过UL1577和TUV (EN60950)安全认证

• 符合EN61000-4-8 (100 A/m)和EN61000-4-9 (1000 A/m)标准

绿色封装

• 无卤素且符合RoHS标准

应用

• QC 3.0及USB PD（供电设备）充电器

注释:

1. 最小连续输出功率是在典型的特定尺寸无风冷密闭适配器中、环境温度为40°C的条件下测量得到的。最大输出功率取决于设计。前提条件是封装温度必须< = 125°C。

2. 最小峰值功率。

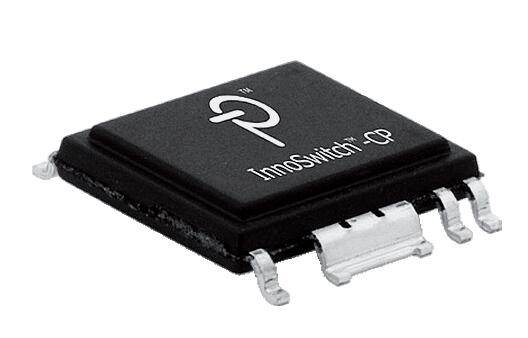

3. 封装： K: eSOP-R16B.
