INN2104K

产品特色

高度集成，外形紧凑

• 集成了反激式控制器、650 V MOSFET、次级侧检测和同步整流驱动器

• 反馈方式采用内部集成的FluxLink™技术，且满足HIPOT（高压绝缘）要求

• 优异的恒压(CV)精度，不受变压器及电路板元件差异的影响

• 可调整的精确恒流输出

EcoSmart™ – 高效节能

• 在230 VAC下空载功耗<10 mW（由变压器偏置绕组供电）

• 轻松满足全球所有的能效标准

先进的保护/安全特性

• 初级检测输出过压保护(OVP)

• 次级检测输出过冲箝位

• 次级检测输出过流保护(OCP)（输出电压降至零时仍能工作）

• 迟滞热关断保护

• 对输入电压进行监测，以便进行精确的电压缓升/跌落保护和过压保护

完全满足安规要求

• 生产时100%的产品进行6 kV DC时间为1秒的HIPOT合规性测试

• 加强绝缘

• 绝缘强度 >3,500 VAC

• 通过UL1577和TUV (EN60950)安全认证

• 符合EN61000-4-8 (100 A/m)和EN61000-4-9 (1000 A/m)

• 标准 绿色封装无卤素且符合RoHS标准

应用

• 适用于移动设备的大电流充电器和适配器

• 消费电子产品 - 机顶盒、网络设备、游戏设备、LED

注释:

1. 最小连续输出功率是在典型的特定尺寸无风冷密闭适配器应用中、环境温度为40°C的条件下测量得到的。最大输出功率因设计要求不同而有所差异。前提条件是封装温度必须≦ 125°C。

2. 最小峰值功率。

3. x = 0（无电缆补偿），x = 2（300 mV电缆补偿）。

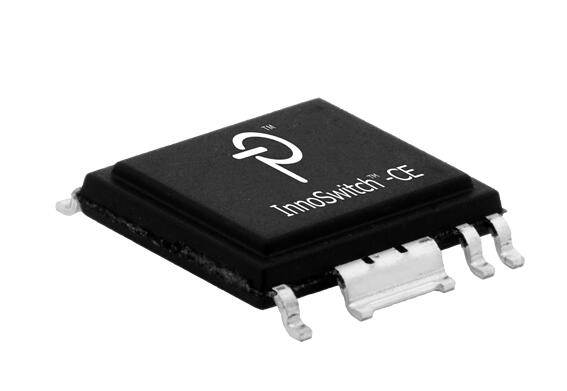

4. 封装： K: eSOP-R16B.
