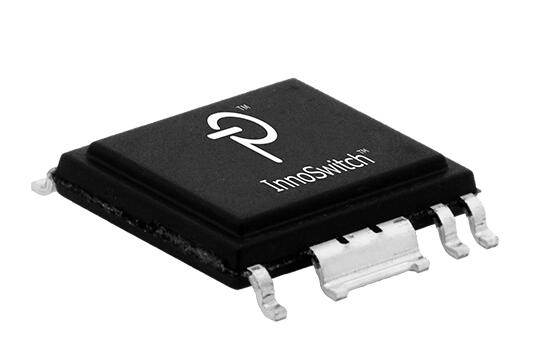

INN2004K

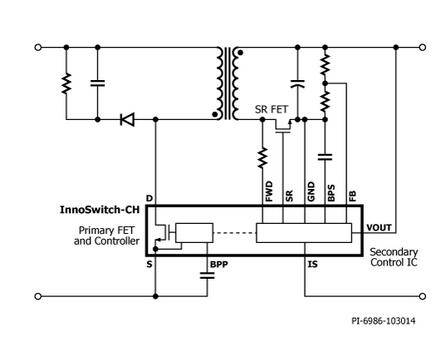

InnoSwitch^™-CH系列IC将初级、次级和反馈电路同时集成到一个表面贴装离线式反激开关IC中。InnoSwitch-CH IC集成了初级FET、初级侧控制器和次级侧同步整流控制器。这款新IC还采用了一项创新型技术FluxLink^™，该技术可安全地越过隔离层并省去光耦器。次级侧控制器的集成可实现无击穿的同步整流FET驱动，同时提供快速瞬态响应，从而超越包括欧盟行为准则第5版和DoE第6版法规在内的所有国际能效标准。

产品特色

高度集成，外形紧凑

• 集成了反激式控制器、650 V MOSFET、
  次级侧检测和同步整流

• 带HIPOT隔离保护的集成反馈链路

• 出色的CV/CC精度，不受变压器设计或外围元件的影响

• 即时瞬态响应±5% CV，0-100-0%负载阶跃

EcoSmart^™ – 高效节能

• 在230 VAC下空载功耗<10 mW，带可选偏置绕组

• 轻松满足全球所有能效标准，包括DOE 6/CoC v5

• 低散热

先进的保护/安全特性

• 初级检测过压保护(OVP)，带可选偏置绕组

• 次级检测输出过冲箝位

• 次级检测输出过流保护(OCP)，输出电压降至零

• 迟滞热关断保护

完全符合安全及法规要求

• 在6 kV DC/1秒条件下通过100%生产HIPOT合规性测试

• 加强绝缘

• 隔离电压 = 3,500 VAC，通过UL1577和TUV (EN60950)安全认证，符合EN61000-4-8 (100 A/m)和EN61000-4-9 (1000 A/m)标准

绿色封装

• 无卤素和符合RoHS

应用

• 适用于智能移动设备的充电器和适配器

• LED照明

• 高效率、低电压、高电流电源
