LN1F03

LN1F03力生美恒功率恒压功率开关

深圳奥伟斯科专业代理供应力生美LIISEMI恒功率恒压功率开关IC

LN1F03：

高性价比 PSR 功率开关，±5% 恒流恒压精度，内置 800V 高压功率三极管，内置输出短路、芯片过热保护功能，额定输出功率 3.5W，SOP7 封装，是设计高性价比开关电源应用的极佳选择。

主要特点

l  前端控制CC/CV恒流恒压输出

l  输出CC/CV恒流恒压精度优于±5%

l  输出电流精度不受变压器电感量误差影响

l  内置750V高压功率开关

l  内置750V高压启动电流源

l  低启动电流和低工作电流

l  低待机功耗和高转换效率满足5级能效 v DIP8的绿色环保封装

l  外围简洁外围组件少高整机性价比

l  宽电压输出功率3.5W/5.5W/7.5W

应用领域

l  手机充电器

l  旅行充电器

l  MP3等便携式设备充电器

l  LED恒流驱动电源

l  控制板电源

概述

LN1F0xA系列是专为轻巧型便携式充电器而设计的高性能低成本开关电源控制芯片，采用电流模式的PWM/PFM双控制方式，在DIP8封装内集成高压功率管、高压启动电流源和高精度智能恒流恒压控制电路，仅需极少的外围器件即可组成满足精准恒流恒压要求的手机、MP3等充电器电源产品，最大程度上节约了产品的整体成本，减小了整机体积，IC内部的高压启动恒流源电路可进一步降低了电路启动的损耗；在工作过程中，IC根据输入电压不同自动调整开关占空比或开关频率，保证输出电压或电流的恒定。

智能的基于时间常数的控制模式极大地避免了输出电流受变压器电感量及分布参数的影响，在全电网电压范围内实现输出恒压精度和恒 流精度优于±5%的指标。

  专有的驱动电路使开关管始终工作于临界饱和状态，提高了系统的工作效率，使系统可以轻松满足“能源之星”等全球范围内关于待机功耗和效率的苛刻认证要求；高效率同时带来芯片发热的下降，可轻松应对密封小空间的散热问题。

5-16V的宽工作电压范围可使电源在较宽的输出电压范围内均满足严格的恒流输出要求。

在全电网电压下额定输出功率可达到3.5W(LN1F03A)/5.5W(LN1F05A)/7.5W(LN1F07A)  IC内部设计有多种保护功能电路，可实时防范输出超载、输出短路等异常状况的发生；IC内部还集成了温度保护功能，在系统过热的情况下关闭输出，提高了电源的可靠性。

现可提供满足ROHS标准和绿色环保要求的DIP8标准封装产品。

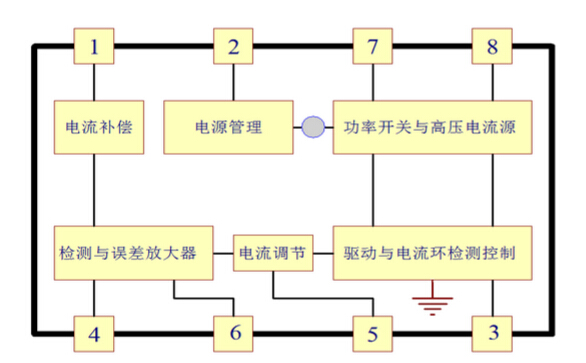

内部功能框图

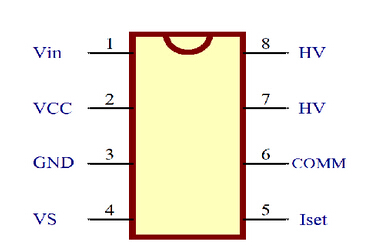

引脚定义
