IL33091AD

IL33091AD  IKSEMI电机驱动芯片

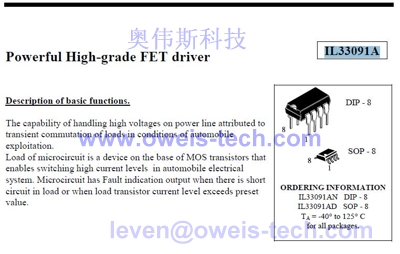

基本功能说明

处理电力线上高压的能力归因于

汽车条件下的负荷瞬时换向

开发。

微电路的负载是基于MOS晶体管的器件

能够在汽车电气中切换高电流

系统。 微电路在短路时有故障指示输出

电路负载或负载晶体管电流水平超过预设时

值。

功能

微电路提供充电（门控制引脚上的输出容量）的驱动驱动

功率MOS晶体管。输入输入，兼容CMOS微电路逻辑电平，控制

泵送电荷（开/关）。

检查漏源电压（VDS）对电源МОS晶体管进行检测

短路负载，引脚故障时出现错误信号。

微电路具有定时器的引脚VT，即定时器窗口比较器和输出的输入

电流方形电路，取决于功率MOS晶体管上的rm s电压漏源，作为功率

在МОS设备中消散的电压与VDS2成正比。

外部电阻RT和电容CT连接到定时器引脚，可以对时序数据进行编程

必要的保护功率MOS器件。

稳压二极管内部电路的总击穿电压约为30V

保护微电路和电源МОS晶体管不受电源电压的影响。

微电路的激活归因于关闭МОS晶体管的稳压二极管

当电源电压值超过时，额外的引脚故障不会改变其逻辑状态。

IKSMEI代理

IKSMEI一级代理

IKSMEI代理－奥伟斯

IKSMEI一级代理－奥伟斯科技

IKSMEICON代理

IKSMEICON一级代理

IKSMEICON代理－奥伟斯

IKSMEICON一级代理－奥伟斯科技

IKSMEI汽车电子

1)IKSMEI电机驱动器

IL33091ADT替代MC33091ADR2G

IL33091AD替代MC33091ADG

IL33091AN替代MC33091APG

IL33091替代MC33091

IK8508替代TDA3629

IK8509
