TOPSwitch-JX以经济高效的方式将一个725 V的功率MOSFET、高压开关电流源、多模式PWM控制器、振荡器、热关断保护电路、故障保护电路及其他控制电路集成在一个单片器件内。
产品详情介绍
在整个负载范围内均具有极高的能效
在230 VAC输入时可实现低于70 mW的空载功耗
在230 VAC输入时输入功率为1 W，待机输出功率高达750 mW
采用多模式PWM控制技术，可充分提高所有负载条件下的效率
132 kHz工作频率可减小变压器及电源的尺寸
提供66 kHz频率选项，可满足最高效率要求
可实现精确的流限编程
经优化的线电压前馈可抑制线电压纹波
频率调制技术降低了EMI滤波元件的成本
完全集成的软启动电路降低了器件的启动应力
采用额定值725 V的功率MOSFET
简化设计，轻松满足降额要求
自动重启动可在过载故障期间将输出功率限制在3%以下
输出短路保护(SCP)
输出过流保护(OCP)
输出过载保护(OPP)
输出过压保护(OVP)
用户可执行迟滞/锁存关断编程
简单快速的AC复位
初级侧或次级侧检测
输入欠压(UV)检测可以防止关机时输出的不良波动
输入过压(OV)关断提高了对输入浪涌的耐受力
迟滞值较大，可实现精确的热关断(OTP)

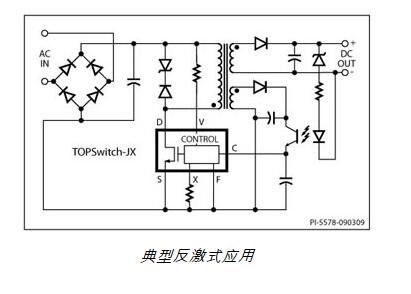

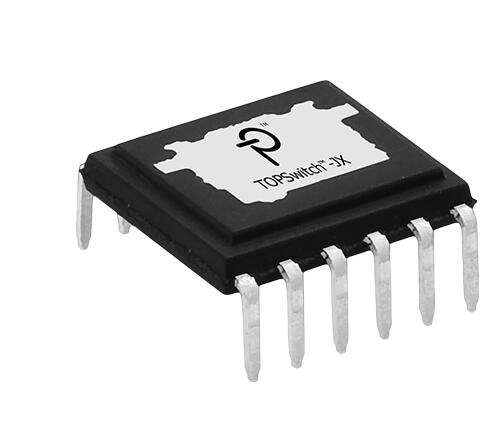

eDIP®-12封装：
薄型卧式特点适合超薄设计
可将热传导至PCB和散热片
可加装一个散热片，提供相当于一个TO-220封装的热阻抗
eSIP®-7C封装：
立式特点可缩小PCB占用面积
可通过夹片快速安装散热片，提供相当于一个TO-220封装的热阻抗
eSOP®-12 封装：
通用输入、66 W输出功率能力
超薄表面贴装适合超薄产品的设计
通过裸露的垫片及源极引脚将热量传导到PCB上
支持波峰焊及回流焊
| 输出功率（瓦特） | |||||
|---|---|---|---|---|---|
| 产品5 | 金属散热片1 | ||||
| 230 VAC ±15%4 | 85-265 VAC | ||||
| 适配器2 | 敞开式3 | 适配器2 | 敞开式3 | ||
| TOP264VG/EG | 30 W | 62 W | 20 W | 43 W | |
| TOP265VG/EG | 40 W | 81 W | 26 W | 57 W | |
| TOP266VG/EG | 60 W | 119 W | 40 W | 86 W | |
| TOP267VG/EG | 85 W | 137 W | 55 W | 103 W | |
| TOP268VG/EG | 105 W | 148 W | 70 W | 112 W | |
| TOP269VG/EG | 128 W | 162 W | 80 W | 120 W | |
| TOP270VG/EG | 147 W | 190 W | 93 W | 140 W | |
| TOP271VG/EG | 177 W | 244 W | 118 W | 177 W | |
| 产品5 | PCB铺铜面积1 | ||||
| 230 VAC ±15%4 | 85-265 VAC | ||||
| 适配器2 | 敞开式3 | 适配器2 | 敞开式3 | ||
| TOP264VG | 21 W | 34 W | 12 W | 22.5 W | |
| TOP264KG | 30 W | 49 W | 16 W | 30 W | |
| TOP265VG | 22.5 W | 36 W | 15 W | 25 W | |
| TOP265KG | 33 W | 53 W | 20 W | 34 W | |
| TOP266VG | 24 W | 39 W | 17 W | 28.5 W | |
| TOP266KG | 36 W | 58 W | 23 W | 39 W | |
| TOP267VG | 27.5 W | 44 W | 19 W | 32 W | |
| TOP267KG | 40 W | 65 W | 26 W | 45 W | |
| TOP268VG | 30 W | 48 W | 21.5 W | 36 W | |
| TOP268KG | 46 W | 73 W | 30 W | 50 W | |
| TOP269VG | 32 W | 51 W | 22.5 W | 37.5 W | |
| TOP269KG | 50 W | 81 W | 33 W | 55 W | |
| TOP270VG | 34 W | 55 W | 24.5 W |
