CP2120TT-A2 启攀微串联升压型白光LED背光驱动驱动芯片

产品详情介绍

CP2120-串联升压型白光LED背光驱动

CP2120 是一款特别为白光LED 驱动而设计的升压型DC/DC 转换器。CP2120 采用高达1.4MHz 的工作频率，允许采用小巧的外部电感和电容元件。LED 采用串联的连接形式，这样保证流过每个LED 的电流相同，从而可以获得一致的亮度。可支持200mV 或300mV 的反馈电压（具体关联型号请参见订购信息页面）。较低的反馈电压使得在电流设定电阻上消耗的功率很小，较好的优化了在白光LED 驱动应用时的效率。CP2120 的开关管的峰值电流可达1200mA，并且可承受高达40V 的电压。在单节锂离子电池供电情况下，CP2120 可驱动最多达33 颗LED。CP2120内置软启动功能，限制启动时的浪涌电流。CP2120 内置过流和过热保护，增强了应用的安全性。
CP2120 为PWM 调光。CP2120 采用纤小的TSOT23-6L 封装。

特性

- 单节锂离子电池可驱动1 串12 颗LED

- 单节锂离子电池可驱动11 串，每串3 颗LED
- 高电压（10~24V）供电最多可驱动6 串，每串10 颗LED
- 内置软启动功能，限制启动时浪涌电流
- 1.4MHz 开关频率，PWM 调光
- PWM 调光频率支持高达1MHz，频率20kHz 以上PWM 调光无电容交流声
- 较小EMI
- 200mV 反馈电压
- 开关管限流1200mA
- 内置过流保护，过热保护
- 待机电流：＜1μA

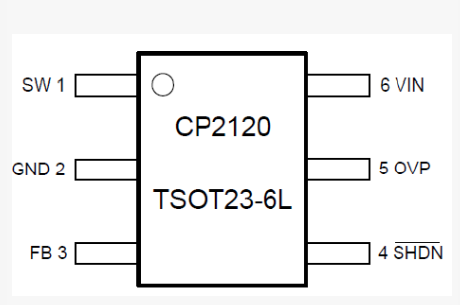

- 采用纤小的TSOT23-6L封装
