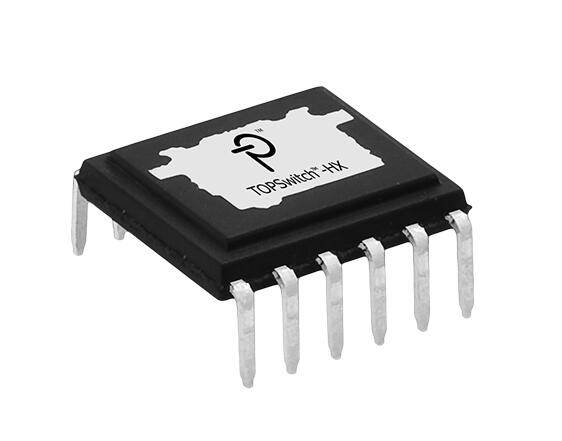

TOP260YN

说明：

TOPSwitch-HX在一个单片器件上集成了一个700 V的功率MOSFET、高压开关电流源、PWM控制器、振荡器、热关断电路、故障保护及其他控制电路。

更低的系统成本，更高的设计灵活性

• 多模式工作方式可实现在各种负载下的效率最大化

• 基于PI在高功率和高可靠性封装方面的经验开发的全新eSIP-7C和eSIP-7F封装


• P、G或M封装无需使用散热片最大输出功率可达35 W，230 VAC时最大输出功率达48 W

• 输出过压保护(OVP)可由用户对锁存/非锁存关断功能进行编程，并可快速进行AC重置

• 线电压欠压(UV)检测可以防止关机时的输出脉冲干扰

• 线电压过压(OV)关断电路提高了对输入浪涌的耐受力

• 精确可编程的电流限流

• 优化的线电压前馈，用于抑制线电压纹波

• 132 kHz的工作频率（254Y-258Y及所有的E封装）降低了变压器及电源的尺寸（在视频应用中可选择半频工作）

• 严格的I²f参数容差降低了系统成本

• 频率抖动降低了EMI滤波成本

• 散热片连接到源极，可降低电磁干扰

• 改进自动重启动功能，在短路及开环故障情况下输出功率小于最大功率的3%

• 精确的迟滞热关断功能可自动恢复，无需重置

• 完全集成的软启动最大程度降低了启动时的压力

• 增加了漏极引脚与其他所有引脚之间的爬电距离，提高了现场应用可靠性

EcoSmart^® – 节能

• 在整个负载范围内实现高效率

• 空载功耗

• 230 VAC时小于200 mW

• 1 W输入时的待机功耗

• 110 VAC输入时>600 mW

• 265 VAC输入时>500 mW

eSIP (E)封装（eSIP封装信息）

• 较低的结-外壳热阻（每瓦2°C）

• 较低高度适合空间狭小的适配器应用

• 简单的夹片式散热片降低了制造成本

• 在使用夹片式散热片的情况下，通过IEC 60068的冲击及振动测试

• eSIP夹片和绑带制造商信息


• 支持输出功率最高118 W的适配器应用（230 VAC时为177 W）

• 外部流限调整及远程开/关控制

• 电压监测引脚（OV、UV、线电压前馈、OVP、重置）

• 可选开关频率(132/66 kHz)

应用：

• LCD显示器

• 个人电脑

• 小型服务器

• 笔记本电脑适配器

• 机顶盒

• 数字电视

• 打印机

• DVD播放器和刻录机

• UPS

• 视频游戏

• 宽带调制解调器

• 手机适配器

• 音频放大器

输出功率表（瓦）
产品5	230 VAC ±15%			85-265 VAC
	适配器1	敞开式2	峰值3	适配器	敞开式	峰值
TOP252PN TOP252GN TOP252MN	9	15	21	6	10	13
TOP253PN TOP253GN TOP253MN	15	25	38 38 43	9	15	25 25 29
TOP254PN TOP254GN TOP254MN	16	28	47 47 62	11	20	30 30 40
TOP255PN TOP255GN TOP255MN	19	30	54 54 81	13	22	35 35 52
TOP256PN TOP256GN TOP256MN	21	34	63 63 98	15	26	40 40 64
TOP257PN TOP257GN TOP257MN	25	41	70 70 119	19	30	45 45 78
TOP258PN TOP258GN TOP258MN	29	48	77 77 140	22	35	50 50 92
产品	230 VAC ±15%			85-265 VAC
	适配器1	敞开式2		适配器	敞开式
TOP252EN TOP252EG	10	21		6	13
TOP253EN TOP253EG	21	43		13	29
TOP254EN TOP254YN TOP254EG	30	62		20	43
TOP255EN TOP255YN TOP255EG	40	81		26	57
TOP255LN	40	81		26	57
TOP256EN TOP256YN TOP256EG	60	119		40	86
TOP256LN	60	88		40	64
TOP257EN TOP257YN TOP257EG	85	157		55	119
TOP257LN	85	105		55	78
TOP258EN TOP258YN TOP258EG	105	195		70	148
TOP258LN	105	122		70	92
TOP259EN TOP259YN TOP259EG	128	238		80	171
TOP259LN	128	162		80	120
TOP260EN TOP260YN TOP260EG	147	275		93	200
TOP260LN	147	190		93	140
TOP261EN TOP261YN TOP261EG	177	333		118	分享到： 上一篇：TOP260EN 下一篇：TOP260EG 关于我们 关于我们 组织架构 发展历程 资质证书 联系我们 产品中心 OWEIS IKSemicon TISemicon ADSemicon OPTOMEI KODENSHI AUK ICMAN晶尊微 GIANTEC聚辰 Fujitsu富士通 触摸芯片 MCU单片机 杭州中科微 Heroic禾润电子 电源管理芯片 天微显示驱动芯片 3PEAK运算放大器 聚洵运算放大器 润石运算放大器 巨华积体语音芯片 蓝牙WIFI方案开发 贴片发光二极管 华润微 集成电路 FOLLON贴片电解电容器 解决方案 充电器电源解决方案 适配器电源解决方案 智能电表电源解决方案 智能家电电源解决方案 金属触摸控制解决方案 触摸控制解决方案 触摸芯片设计指南 水位检测解决方案 汽车传感器解决方案 新闻中心 新品发布 公司新闻 市场动态 活动公告 媒体报道 资料下载 ROHS环保报告 公司介绍/产品目录 OWEIS电源芯片技术资料 OWEIS触摸芯片技术资料 OWEIS接口芯片技术资料 OWEIS场效应管技术资料 IKSemi技术资料 KODENSHI AUK资料 CORERIVER技术资料 ADS技术资料 万代技术资料 芯邦技术资料 启攀微技术资料 博晶微技术资料 海栎创技术资料 融和微技术资料 芯朋微技术资料 启臣微技术资料 美格纳技术资料 比亚迪技术资料 0755-82544779 服务时间：8:00-19:00 Copyright © 2013 深圳市奥伟斯科技有限公司版权所有 All Right Reserved ICP备：粤ICP备12049165号 在线客服 蔡先生    欧阳小姐 欧阳先生
