WTC6312BSI-L

WTC6312BSI,12通道电容式触摸感应IC,12个按键通过SPI输出键值，有单间操作模式和顺序多键操作模式（SHIFT)可选，电容调节灵敏度可辅以软件微调灵敏度， SSOP24A和SOP24两种封装可选。用于家电产品控制板，通讯设备，娱乐产品，工业控制，安防产品等。

按键数量: 4-12个按键

按键反应模式: 单键反应和多键组合（SHIFT)模式可选

技术机理: 电容数字转换技术

按键感应盘大小: 最小3mm×3mm 最大30mm×30mm, 根据实际需要和面板厚度而定

按键感应盘间距: 单键反应模式时，最小间距0.5mm,根据实际需要而定

按键感应盘形状: 任意形状多边形,圆形或椭圆形,中间可留孔或镂空

按键感应盘材料: PCB铜箔,金属片,平顶圆柱弹簧,导电橡胶,导电油墨,导电玻璃的ITO层等

对PCB的要求: 单面PCB板, 双面PCB

面板材质: 绝缘材料,如有机玻璃,普通玻璃,钢化玻璃,塑胶,木材,纸张,陶瓷,石材等

面板厚度: 0~20mm

按键灵敏度调节方式: 改变基准电容CSEL 的值可对按键的灵敏度进行调节

有效触摸反应时间: 小于100ms

防水性能: 对面板撒水,喷水按键不发生误动 ,面板漫水,积水时触摸按键无异常反应

抗射频干扰性能: 能有效抑制GSM 手机贴近面板拨打或接听电话，大功率对讲机贴近面板进行对讲操作产生的射频干扰

工作电压范围: 3.3V-5.5V

工作温度范围: －40℃－+85℃

数据传输接口: 串行接口(SPI)从机模式

储存温度范围: －50℃－+125℃

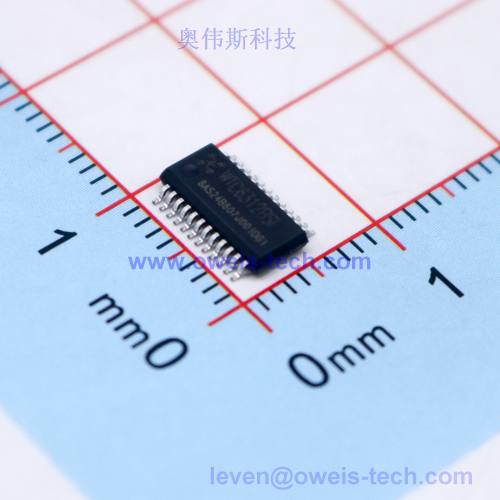

芯片封装形式: SSOP24 (150MIL)，SOP24(300MIL)

引脚图：

引脚定义：

工作电路图：

1.多键组合（SHIFT）模式下的工作电路图：

2.单键工作模式下的工作电路图：

输出信号：

 成功应用案例：

1，电磁炉

2，电暖器

3，安防门口机

4，工业控制

5，通讯设备
