WTC68K1R

按键数量： 3-8个按键

滑条/滚轮数： 1个编码器(滑条/滚轮)

按键反应模式： 单键反应模式

技术机理： 电容数字转换技术

按键感应盘大小： 最小3mm×3mm ,最大30mm×30mm , 根据实际需要和面板厚度而定

按键感应盘间距： 最小间距2mm,根据实际需要而定

按键感应盘形状： 任意形状多边形,圆形或椭圆形,中间可留孔或镂空

按键感应盘材料： PCB铜箔,金属片,平顶圆柱弹簧,导电橡胶,导电油墨,导电玻璃的ITO层等

对PCB的要求： 单面PCB板, 双面PCB

面板材质： 绝缘材料,如有机玻璃,普通玻璃,钢化玻璃,塑胶,木材,纸张,陶瓷,石材等

面板厚度： 0~20mm

按键灵敏度调节方式： 改变基准电容CSEL 的值可对按键的灵敏度进行调节

有效触摸反应时间： 小于150ms

防水性能： 对面板撒水,喷水按键不发生误动 ,面板漫水,积水时触摸按键无异常反映

抗射频干扰性能： 能够有效消除GSM 手机贴近面板拨打或接听电话，大功率对讲机贴近面板进行对讲操作产生的射频干扰

工作电压范围： 3.3V-5.5V

工作温度范围： －40℃－+85℃

数据传输接口： 按键输出为BCD（8421）接口，滑条/滚轮输出为标准编码器方波

储存温度范围： －50℃－+125℃

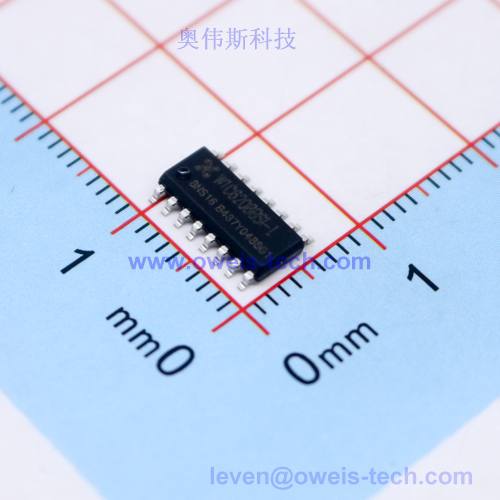

芯片封装形式： SSOP28(150MIL)

典型应用： 各种家用电器,安防设备,通讯设备,工业控制设备仪器仪表,,娱乐设备, 医疗设备,体育设备,需要连续调节物理量的应用场合

引脚图：

引脚定义：

工作电路图：

按键SW0-SW7输出BCD码

 滚轮/滑条对应的输出为编码器脉冲corderA和CoderB，如图：

成功应用案例：

1，电磁炉

2，热水器

3，音响控制器

4，仪器仪表
