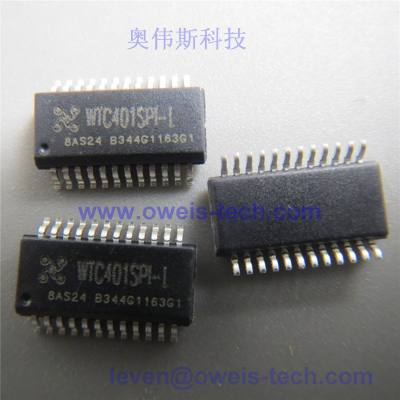

WTC40-1SPI-L

按键数量： 1-4个按键，一个机械按键
滑条/滚轮数： 1个编码器(滑条/滚轮)
按键反应模式： 单键反应模式
技术机理： 电容数字转换技术
按键感应盘大小： 最小3mm×3mm ,最大30mm×30mm , 根据实际需要和面板厚度而定
按键感应盘间距： 最小间距2mm,根据实际需要而定
按键感应盘形状： 任意形状多边形,圆形或椭圆形,中间可留孔或镂空
按键感应盘材料： PCB铜箔,金属片,平顶圆柱弹簧,导电橡胶,导电油墨,导电玻璃的ITO层等
对PCB的要求： 双面PCB
面板材质： 绝缘材料,如有机玻璃,普通玻璃,钢化玻璃,塑胶,木材,纸张,陶瓷,石材等
面板厚度： 0~5mm
按键灵敏度调节方式： 改变基准电容CSEL 的值可对按键的灵敏度进行调节
有效触摸反应时间： 小于100ms
防水性能： 对面板撒水,喷水按键不发生误动 ,面板漫水,积水时触摸按键无异常反映
抗射频干扰性能： 能够有效消除GSM 手机贴近面板拨打或接听电话，大功率对讲机贴近面板进行对讲操作产生的射频干扰
工作电压范围： 2.4V-5.5V
工作温度范围： －40℃－+85℃
数据传输接口： 按键输出为SPI接口，滑条/滚轮输出为SPI数据
储存温度范围： －50℃－+125℃
芯片封装形式： SSOP24(150MIL)
典型应用： 各种触摸感应遥控器，例如LED调光混色遥控器等需要连续调节物理量的应用场合
引脚图：

引脚定义：

工作电路图：

输出信息图：
