CBM7121MD 芯邦十八通道触摸控制芯片触摸芯片

产品详情介绍

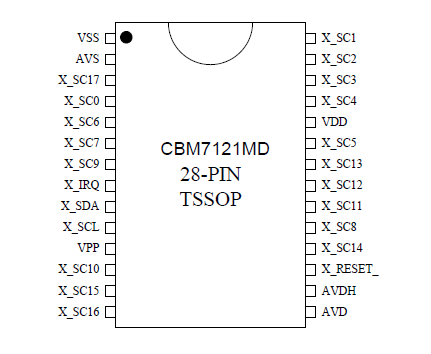

介绍
CBM7121MD是芯邦科技股份公司推出的电容式触摸按键控制器。该芯片主要用于消费电子领域的
按键检测，具有灵敏度高、高可靠性等优点。可设计美观、时尚的操作界面，广泛替代传统机械式按钮。
采用自主研发的8-Bit MCU 处理器，采用I2C-slave/Host，UART 接口传输按键信息。
也可采用I/O Mode 传输按键信息，更容易开发应用系统而不用解析通讯协议包。
电容式触摸传感器可直接制作在PCB 板上，外围器件少、系统总成本优于传统按键方案。自适
应触摸板电容检测范围1pF～40pF。并且提供多种封装形式。

2.1.1. 自电容
自电容是通过单个pin 脚测量pin 脚与地之间的电容值。通过给连接到sensor 的pin 脚施加电流，
自电容sensor 系统测量此pin 脚电压，最后根据电压值转换成相应的电容。当手指放置在sensor
上，会引起测量电容值增大。自电容效应非常适合于单一触控sensor，例如按键和滑条。芯邦
电容式触控控制器应用的就是自电容传感方式。
2.1.2. 互电容
互电容是应用一对pin 脚来测量它们之间的电容值。通过给发射pin 脚施加电流，互电容sensor
系统在接收pin 脚测量电荷，最后根据电荷转换成相应的电容值。当手指放置在发射pin 脚与接
收pin 脚之间时，会引起测量电容值减小。互电容效应非常适合于多指触摸系统，例如触摸屏。
2.2. 自电容等效模型

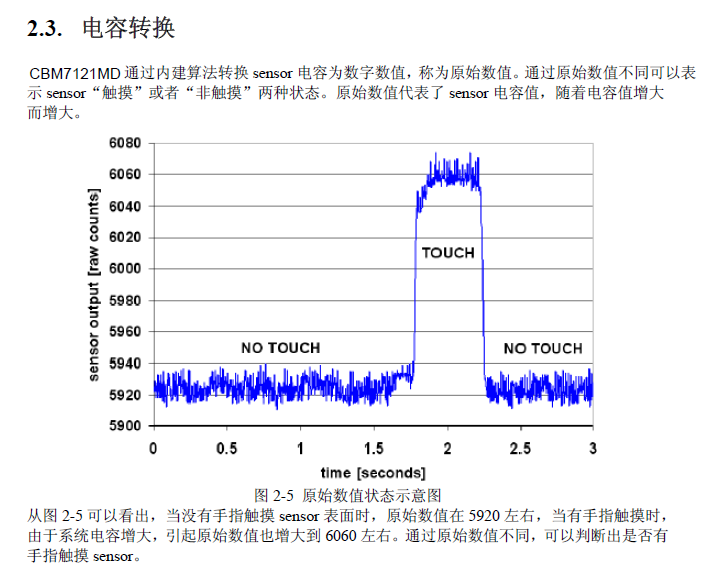

在自电容系统中，控制器测量到的 sensor 电容被命名X为 C 。当手指没有触摸到 sensor
时，CX 等效于系统的寄生电容。系统寄生电容CP 包括sensor pad，面板，sensor pad 与控制器
连接pin 脚之间的引线，电路板过孔以及控制器封装片pin 脚电容。CP 与sensor pad 之间的电
场相关。图2-3 显示了sensor pad 周围电力线，实际的电场更加复杂。
