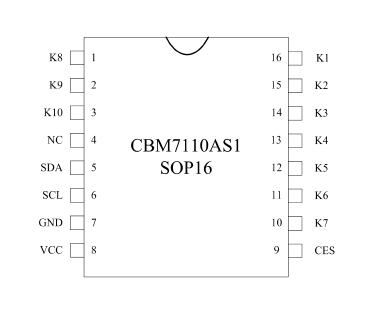

CBM7110AS1

产品概述
CBM71xx 系列芯片是芯邦科技推出的一款高性价比触控按键芯片，具有灵敏度调整方便、
环境自校准、应用便捷等优点；满足家电、工业应用规格要求，可为用户提供更可靠的性能和
更宽广的应用范围。
CBM71xx 系列芯片主要包括CBM7110AL1，CBM7110AS1，CBM7118AS1，CBM7122AL1，如下列
表所示：

产品特色
 芯片sensor 电容检测范围1pF～40pF；
 触键灵敏度可通过外部校准电容灵活调整；
 支持I2C Slave 标准通讯接口或GPIO 通讯接口；
 支持2 种工作模式Normal/Idle，最低工作电流200uA；
 面板溅水，溢水时触摸按键无异常反应，且能正常工作；
 最大支持10mm 面板厚度（与面板材料有关）；
 sensor 线长自动修正功能，确保触摸按键灵敏度一致性；
 优良的抗电磁干扰能力；
 温度、湿度环境变化自适应调整；
 EFT（4KV）、ESD（8KV）。
典型应用
 各种小家电设备
 灯具开关控制
 安防设备
 工业智能控制仪器仪表
 卫浴设备
 音视频设备

工作电压
 2.9V 到5.5V
工作温度
 -40℃ 到+ 100℃

介绍
CBM71XX 系列芯片包括CBM7110AL1，CBM7110AS1，CBM7118AS1，CBM7122AL1，无需烧录程
序。CBM71xx 都采用I2C 标准接口，支持通过外部校准电容调节灵敏度和I2C 命令调节灵敏度。
电容式触摸传感器可直接制作在PCB 板上，外围器件少、系统总成本优于传统按键方案。

功能性能描述
3.1. 按键检测
在使用CBM71xx 时，当手指靠近触摸感应盘时，该按键输入口的对地电容量会发生微小变
化，当该值达到芯片的触发门槛时，判断为有按键动作，当该电容变化量被持续检测到超过40ms，
芯片认为按键有效，对应的输出端口会输出按键信息。当手指移开后，如果持续检测到非有效
信号超过50ms，认为按键无效，无按键信息输出。
按键检测最多支持同时有三个按键触发，当有超过3 个按键动作时，芯片将会输出无按键
信息，并且超过6 秒钟芯片会自校准。
3.2. 灵敏度调节
在使用CBM71xx 时，灵敏度通过外部电容调整，电容值越大灵敏度越低，电容值越小灵敏
度越高。调节电容的选取范围为5pF-30Pf，允许偏差≤5%，材质为XR7/NPO。参考如下：
CSEL 5pF 8pF 10pF 15pF 20pF 27pF
灵敏度最高高较高适中较低低
在实际调试时可根据灵敏度情况逐次调整电容的大小，以达到最佳效果。
客户还可以选择使用I2C 命令调整按键灵敏度，详见4.1.5,4.1.6 说明。
3.3. 抗干扰性能
CBM71xx 内部集成了CISC 处理器，采用独立的电容传感器输入通道检测触摸感应盘上的电
容变化，通过高效的数据处理算法来保障识别手指的有效触摸，能够有效抵抗高低频噪音干扰
和射频信号干扰、可以轻松对抗对讲机、GSM 手机在内的大部分射频信号对触键的干扰。
3.4. 防水性能
CBM71xx 具有自适应跟踪机制，当有水膜时可自适应调整按键的灵敏度，不会误触发，不

影响正常使用，能够在溢水，溅水的面板环境下正常稳定工作。
3.5. 上电复位
当CBM71xx 上电复位后，触控芯片首先需要进行初始化，包括MCU 和模拟参数初始化，环
境校准。在设备初始化完成之前，CBM71xx 将不会反馈按键信息。CBM71xx 上电初始化时间最大
为300ms，在初始化完成后即可响应有效的按键信息。
3.6. IDLE 模式
CBM71xx 中一项关键特性就是能够提供IDLE 模式用于节省电源消耗。在触控系统中，当芯
片上电15 秒内无按键动作，芯片将自动进入低功耗模式，当有手触摸时会自动唤醒，全速运行。

通讯接口
4.1. CBM71xx 通讯接口
CBM71xx 支持I2C slave 通信接口, 具体特性如下：
 I2C slave clk: 20KHz - 60KHz
 I2C slave address: 0x22

I2C Slave 通信接口
所有的地址包都是9bit 长，包括7bit 地址，1bit 读/写控制位和1bit 应答位。当CBM71xx
识别到master 发送的地址与系统配置地址相同，将会在第9 个SCL 时钟周期通过下拉SDA 应
答（ACK）。所有的数据包也是9bit 长，包括8bit 数据和1bit 应答位。如果接收方在第9 个
SCL 时钟周期下拉SDA，表示ACK；如果接收方保持SDA 为高，表示NACK。I2C 每次读写周期必
须通过STOP 条件结束。
图4-1-1与图4-1-2显示I2C master读写I2C slave设备bit level波形示意图。当R/~W bit
被设置为0，I2C master可以写数据到地址有效的I2C slave设备。相反，当R/~W bit被设置为1，
I2C master可以从地址有效的I2C slave设备中读取数据。如果I2C slave设备地址验证失败，
I2C slave将不会工作。

CBM71xx I2C通讯波形示意图如图4-1-1与图4-1-2。CBM71xx 控制器定义为slave，主机端
定义为master。控制器设备地址定义为7bit 地址格式，默认值为0X22。
图4-1-3显示了CBM71xx 通过I2C slave通讯的系统框图。CBM71xx 将触摸信息通过I2C实时
上传给主机端。SCL与SDA不需要外接接上拉电阻。主机端需要提供I2C serial clock（SCL）给
CBM71xx 。

功能：
读取芯片ID，当主设备读取触控芯片ID 时，需要传输正确的设备地址（设备地址默认为
0x22,若需改动可在量产软件中配置）。读到正确的ID 后说明I2C 主设备与从设备连接成
功。
读数据长度：
2 bytes
备注：
0x72CB 即连续2 字节0xCB、0x72. 此数据包无校验码字节。

硬件设计注意事项
5.2.1. 原理图设计注意事项
1) 参考标准原理图设计。
2) 根据实际按键个数自由选择感应通道。
5.2.2. PCB 设计注意事项
1) 灵敏度调节电容的选取范围为5pF-30pF，允许偏差≤5%，材质为X7R/NPO。
2) 灵敏度调节电容尽量靠近芯片CES 脚放置。
3) 电源滤波电容靠近触摸芯片放置。
4) 电源走线线宽推荐25mil 以上，GND 布线线宽大于电源线宽。
5) 按键走线要求min=6mil，max=18mil，推荐10mil。
6) 按键走线避免过孔和跳线进行连接。
7) 按键走线远离电源和高频信号40mil 以上,越远越好。
8) 按键走线之间距离40mil 以上，越宽越好。
9) 按键周围80mil 内禁止铺地。
10) 制作在PCB 上的按键，推荐圆形且直径为12mm。
