概
述

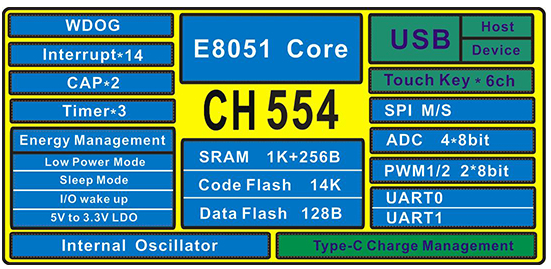

CH554是一款兼容MCS51的增强型E8051内核单片机，79%的指令是单字节单周期指令，内置24MHz时钟源，内置1K+256B
RAM，16KB
iFlash-ROM。CH554提供丰富的接口资源，包括ADC模数转换、3组定时器和信号捕捉及PWM、双异步串口、SPI等。

CH554提供6通道电容检测模块，互电容方式支持最多15个触摸按键。

CH554内嵌全速USB控制器,支持USB
HOST主机模式和USB DEVICE设备模式。

特
点


 > 增强型E8051内核CPU，速度比标准MCS51快8-15倍，特有XRAM数据快速复制指令；


 > 内置14KB
Code Flash、2KB BootLoader，支持USB和串口ISP；


 > 内置1KB
XRAM和内部256B iRAM；128字节DataFlash，支持字节方式读写；

   > 内嵌6通道电容检测模块，最多支持15个触摸按键，支持独立定时中断；

  > 内嵌USB控制器和USB收发器，支持USB2.0全速和低速主机或设备模式。支持最大64字节数据包，内置FIFO，支持DMA；

   > 支持USB
Type-C 主从检测，控制或配置电源供应水平，实现Type-C电源管理功能；

  > 提供3组定时器/计数器，支持2路信号捕捉和2路PWM输出；

   > 提供2个全双工异步串口，都支持高波特率通讯，UART0为标准MCS51串口；


 > 提供1个SPI通信接口，内置FIFO，支持主/从模式；

   > 提供4通道8位ADC模数转换器，支持电压比较；


 > 内置24MHz时钟源和PLL，也可选择外部晶振；

  > 封装：TSSOP20、MSOP10和SOP16；
