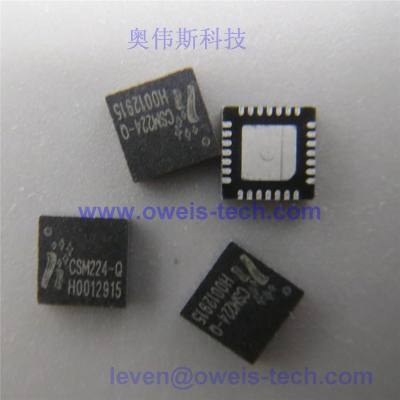

CSM224-Q

CSM212/216/224 是一款具有高性能精简指令集且集成电容触控功能的 EERPOM 型 8051 单片机。此单片机集成有硬件触控 CDC 模块，可多次编程的 EEPROM 存储器和常用通讯接口，为各种触摸按键的应用提供了一种简单而又有效的实现方法。

芯片特性
■ 低功耗触摸检测模块
❐ 任一管脚都可无需外接器件配置成电容感应检测通道
❐ 支持电容按键、滑条以及接近传感器应用
■高性能精简指令集架构处理器
❐ 单周期 8051 处理器的速度最高可达 12.8 MHz
❐ 速度高、功耗低
❐ 宽工作电压： 2.5 V 至 5.5 V
❐ 工作温度范围： –20 °C 至 +85 °C
■ 灵活的片上存储器
❐ 8K 字节 EEPROM 程序存储器，大于100,000 次擦/ 写循环
❐ 触控API使用小于 4K 字节 EEPROM 程序存储器
❐ 768 字节的 SRAM 数据存储器
❐ 支持数据 EEPROM 模拟，可动态将数据存入 8K 字节程序 EEPROM 中
❐ 灵活的基于程序段的保护模式，更好的保护程序代码
■ 高精度的可编程时钟
❐ 内部 ±2.5% 25.6 MHz 主振荡器
❐ 内部 ±10% 32KHz 低速振荡器，能够实现看门狗和睡眠功能
■ 24个可编程引脚配置
❐ 所有 GPIO 均可选择上拉驱动、High Z 驱动、开漏驱动和 CMOS 驱动模式
❐ 所有 GPIO 均接受可配置的输入
❐ 所有 GPIO 均具有 10mA 的灌电流能力
❐ 可配置内部输入输出总线连接GPIO与内部数字模块
■ 其它系统资源
❐ 四个可级联的8位定时/计数器
❐ 支持最高 400KHz I2C 主/从通讯接口
❐ 支持最高 10MHz SPI 主/从通讯接口
❐ 支持最高 115.2 KHz UART通讯接口
❐ 看门狗和睡眠定时器
❐ 内部参考电压
❐ 支持可配置的低电压检测功能
❐ 支持多种工作模式：全速，空闲以及睡眠模式
❐ 内置一个 100KSPS 8 位SAR ADC，两个可配置比较电压的比较器

系统概述
CSM212/216/224 是一款具有高性能精简指令集且完全集成触控功能的 EERPOM 型 8051 单片机。此单片机集成有硬件触控 CDC 模块，可多次编程的 EEPROM 存储器和常用通讯接口，为各种触摸按键的应用提供了一种简单而又有效的实现方法。
如上图所示，CSM212/216/224架构由三个主要部分：即内核、模拟系统（含CDC模块）和系统资源组成。CSM212/216/224通过SFR总线，能够实现三个部分之间的连接。
CSM212/216/224内核包括一款单周期的8051处理器，2K字节的固化程序SROM，8K字节可电擦写用户程序EEPROM，和共768字节的两块数据SRAM。该8051处理器支持硬件乘法/除法指令且100%兼容标准8051指令集。其运行速度最高为12.8MHz，用户可通过寄存器设定不同的运行频率以降低内核功耗。8K字节的用户程序EEPROM同时支持数据 EEPROM模拟功能，用户可以动态地将一些需要掉电保存的数据写入该EEPROM中。768字节数据SRAM分为两个模块，一个是256字节内部数据SRAM，另一个是512字节外部数据SRAM。
CSM212/216/224包含一个专用的CDC模块，该模块能够完成对任一通用I/O口的电容触控检测，用户通过读取该模块的检测结果即可判断该I/O口上电容的变化。CSM212/216/224同时还提供了一套完整的触控检测算法API，包括应用环境跟踪与噪声滤波等，用户只需要调用该API就可以完整的实现触控检测的功能。触控API最多占用4K字节EEPROM程序存储器和512字节数据存储器，根据用户配置的触控通道数量的多少，资源占用会有一定差别。触控通道越少，资源占用越小。
CSM212/216/224单片机集成了丰富的系统资源，包括有SPI，UART，I2C等通讯接口，四个可级联的8位定时/计数器，看门狗定时器、低电压检测，低电压复位，模拟比较器，SAR ADC等。CSM212/216/224具有良好的抗噪声和抗ESD保护功能，确保单片机在恶劣的电气环境中仍能保持稳定的操作。
该单片机能广泛应用于各种触摸按键产品中，例如仪器仪表，家用电器，电子控制工具等等。

奥伟斯科技是海栎创触摸按键IC正式代理商,可提供原厂技术支持,奥伟斯科技是原厂授权品质保证,价格优势保证!

Hynitron触摸IC代理
Hynitron触摸按键IC代理
海栎创触摸IC代理
海栎创触摸按键IC代理

CSM212/CSM216/CSM224介绍:内置电容触摸检测功能的MCU芯片
产品特性：
–操作电压: 2.7v~5.5v
–单周期RISC8051 –8KB程序空间，支持数据EEPROM功能（100K次写）
–24GPIO，每一GPIO皆可配置为电容检测或通用IO功能 –支持硬件SPI，I2C，UART通讯接口
–4个可配置8位Timer/Counter(可组合成2个16bit timer或1个32bit timer)
一个4通道100KSPS 8位精度ADC
–待机功耗<10uA
–集成25.6Mhz ( 2.5%)、32Khz(10%)时钟
–两个可配置比较器

CSS106AE具有6个电容检测通道，和相应的6个开关输出。开关缺省输出上拉高电平。当手指或其他导体覆盖在按钮检测范围上时，相对应的开关输出低电平标示“按钮”被摁下。由于内部已经做了防抖动处理，用户不必再在主控端处理它。这种直接映射的方式提供了如下便利性，即用户不用改变任何代码就可以直接在现有的系统中方便地替换机械按钮。不使用的电容通道必须接地以避免噪声。

CSS108BE具有8个电容检测通道。当手指或导体覆盖在按钮检测范围上时，相对应的BCD格式通道号将通过BCD数据位（D2~D0）输出。当多个按钮被触摸时，触摸最强的通道号将被输出。不使用的电容通道必须接地以避免噪声。

CSS120DE具有20个电容检测通道，并使用I2C做为通讯接口。必要的用户设置参数以及电容检测结果可以由I2C通道在CSS120DE和主控制器之间传输。每一电容检测通道可以被独立地打开或关闭。没有被用到的电容检测通道在PCB上应当接地。当一个电容按钮检测到有触摸或触摸离开时，CSS120D将会在IRQ#管脚上产生一个低有效中断，此中断只能被用户清除。通道的开关由一个3字节的ChannelEN寄存器控制。主控制器可以通过I2C接口读出电容按钮的开/关信息(它储存在3字节寄存器ButtonON中)。
