CSS120DE-Q

CSS120DE-Q Hynitron海栎创二十通道触摸按键IC 触摸芯片

产品详情介绍

特性
u 宽电压工作范围:2.7V–5.5V
u 支持I2C通讯接口与低引脚数滑条功能
u 触摸电容检测范围:5pf–50pF
u 优秀的检测性能,支持最大10mm玻璃
或5mm塑料覆盖物
u 自适应调整,无需额外调整元件
u 极佳的抗干扰与防水能力,稳定通
过EFT4KV,CS及RF干扰测试
应用方向
u 小家电,白色家电和消费类电子产品中的
触摸按钮,触摸滑条与滑轮
封装类型

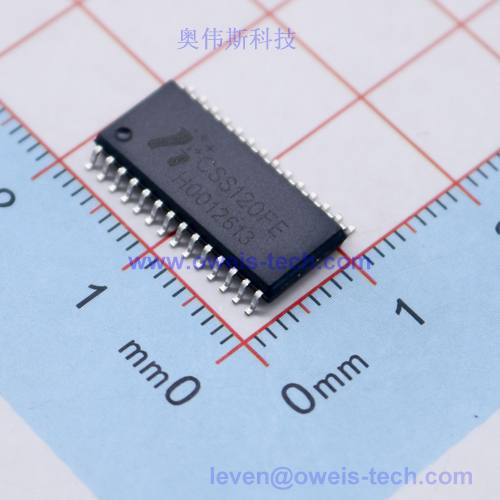

CSS120FE:28-Pin SOP

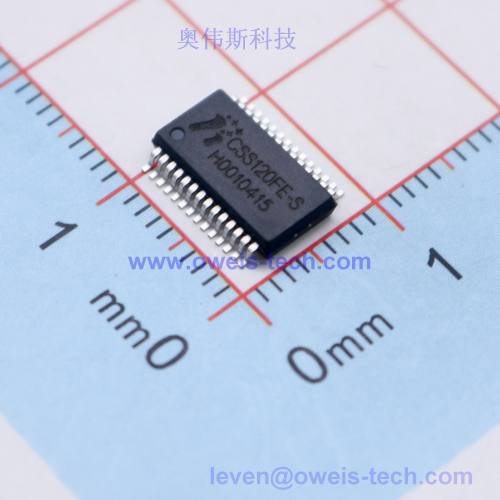

CSS120FE-S:28-Pin SSOP
CSS120FE-Q:28-Pin QFN


功能描述
CSS120FE具有20个电容检测通道,并使
用I2C做为通讯接口。必要的用户设置参数以
及电容检测结果可以由I2C通道在CSS120FE和主
控制器之间传输。触摸灵敏度的更改必须先关闭
扫描后再设置,新的灵敏度数据将在重新使能扫
描后生效。
每一电容检测通道可以被独立地打开或关
闭,没有被用到的电容检测通道在PCB上应当接
地。用户可以将任一电容检测通道设置为按钮
或者滑条组中的一个通道。当任一电容检测通
道检测到有触摸或触摸离开时,CSS120FE将会
在IRQ#管脚上输出一个低有效中断,此中断只
能被用户清除。如果用户使用软件轮询查看电容
检测结果,则可以忽略这个中断。通道的开关由
一个3字节的ChannelEN寄存器控制。芯片在上
电时所有的电容检测通道会被自动地设置成开
启,然而校准过程则会自动地将接地的电容检测
通道设置为禁用,用户也可以手工的将非接地检
测通道设置为禁用。
用户可以选择一些检测通道并把它们定义为
一个滑条组。滑条的类型由SlideType决定,它可
以是线性或圆形的。寄存器SlideSize标识滑条总
共由多少个检测通道组成。滑条最多可以由16个
检测通道组成。16字节的寄存器组SlideSeq保存
了滑条组中检测通道的顺序,用户需将组成滑
条的检测通道依照他们在滑条中的顺序依次写入00h-0Fh地址中。滑条组的位置幅值为1到200,
0表示滑条没有被触发。滑条组的最小值是当手
指放到由SlideSeq定义的第一个检测端口上时;
最大值是当手指放到由SlideSeq定义的最后一个
检测端口上时。
主控制器可以通过I2C接口读出电容按钮
的开/关信息(它储存在3字节寄存器ButtonON中,
此开关信息只针对被设置为按钮的检测通道),
和手指在滑条上滑动的位置信息(储存在1字
节SlidePos中,此位置信息只针对被设置为滑条
的检测通道)。
CSS120FE的I2C模块工作在从模式,其地
址是0x15。由于I2C从地址为7位,故用户在进
行I2C写操作时需将地址左移一位且低位补零,
即为0x2A,如用户做读操作,则为0x2B。
当寄存器ScanCR的ScanEN位被写1时,则开
始扫描所有被使能的电容按钮。共有4种扫描
模式。1) 校准模式将做几次扫描后自动调整参
数以达到最佳工作状态。一旦校准结束就会设
置IRQ并且ScanEN位回到0。2) 标准模式将首先
执行校准,然后一直循环地扫描被使能的电容按
钮,一旦芯片检测到电容按钮状态发生变化就会
设置IRQ。在扫描过程中,芯片会根据ScanCR寄
存器LP位的设置来选择是否自动进入睡眠模式
来降低功耗,如果用户上位机是使用软件轮询方
式查询扫描结果则不建议设置LP位。3) 单次扫
描模式仅扫描一次所有被使能的电容按钮,并且
扫描结束后将设置IRQ。4) 持续扫描模式为循环
地扫描所有被使能的电容按钮,一旦芯片检测到
电容按钮状态发生变化就会设置IRQ。注意只有
当用户往寄存器ScanCR位IRQ中写0后IRQ标志
才会被清除。不建议客户使用除标准模式以外的
扫描模式。
为了得到最低的功耗, 用户可以
往ScanCR寄存器PD位中写1使芯片进入睡眠模
式。在睡眠模式下所有活动的功能都被禁止,
也包括I2C,这样CSS120FE就无法响应I2C命令。
管脚IRQ#被内置为上拉且此时做为输入管脚,
用来唤醒系统。用户可以使用一个低电平脉冲
(至少100us宽度)来唤醒系统。一旦系统被唤醒
后位PD将会自动清零。
参数、设置和检测结果
所有电容检测通道具有相同的模拟前端处理
结构。某些全局参数将用于所有的检测通道。


芯片使用参考设置
//初始化设置
I2Cm_Write_Data(0xAF, 0x3A); //打开写保护
I2Cm_Write_Data(0x1F,0x00); //关闭扫描
I2Cm_Write_Data(0x12, 0x18); //设置允许多个button被同时触发,调试时关闭噪声保护

I2Cm_Write_Data(0x1E, 0x80); //设置全局灵敏度为128
I2Cm_Write_Data(0x1F, 0x01); //开启正常模式扫描且不进入LP模式
//IRQ处理
//读取所有Button的状态
Button=I2Cm_Read_Data(0x22); //读取感应通道0-7的状态寄存器用于判断其触摸状态
I2Cm_Write_Data(0x1F, 0x01); //清除IRQ(不打开写保护时仅能清除IRQ位,其它控制位不变)
// 客户可以根据Button的信息读取相关感应通道的Signal值并对数据进行进一步处理
PCB设计规范
对于典型的双层板
u 电容感应端子与芯片引腿之间串联一
个3Kohms到4Kohms之间的滤波电阻可以
有效的抵抗EFT4KV与RF干扰
u 顶层用来放置感应端子和地
u 底层用来放置CSS120FE、其他元件和布线
u 将CSS120FE放在感应端子中央以便于使得
它们之间的距离最小且均匀,这样寄生电
容也是均匀的
u 使走线长度保持尽可能的短,并且控制走
线的宽度,使寄生电容最小,从而得到最
大的动态响应
u 不要在不相关的感应端子下走线
u 不要让感应端子走线靠近其它信号线,至
少保持5倍线宽间距,如有可能最好使用地
线保护触摸按钮走线
u 期望按钮的感应端子形状是圆形或方形
u 4.7nF的灵敏度设置滤波电容建议使
用X7R或C0G/NPO电容以降低噪声
u 更多详细PCB应用参考设计请参考“海栎
创电容触摸芯片应用参考设计”文档


奥伟斯科技是海栎创触摸按键IC正式代理商,可提供原厂技术支持,奥伟斯科技是原厂授权品质保证,价格优势保证!

Hynitron触摸IC代理
Hynitron触摸按键IC代理
海栎创触摸IC代理
海栎创触摸按键IC代理

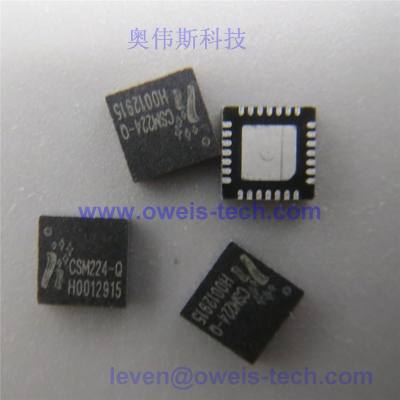

CSM212/CSM216/CSM224介绍:内置电容触摸检测功能的MCU芯片
产品特性:
–操作电压: 2.7v~5.5v
–单周期RISC8051 –8KB程序空间,支持数据EEPROM功能(100K次写)
–24GPIO,每一GPIO皆可配置为电容检测或通用IO功能 –支持硬件SPI,I2C,UART通讯接口
–4个可配置8位Timer/Counter(可组合成2个16bit timer或1个32bit timer)
一个4通道100KSPS 8位精度ADC
–待机功耗<10uA
–集成25.6Mhz ( 2.5%)、32Khz(10%)时钟
–两个可配置比较器

CSS106AE具有6个电容检测通道,和相应的6个开关输出。开关缺省输出上拉高电平。当手指或其他导体覆盖在按钮检测范围上时,相对应的开关输出低电平标示“按钮”被摁下。由于内部已经做了防抖动处理,用户不必再在主控端处理它。这种直接映射的方式提供了如下便利性,即用户不用改变任何代码就可以直接在现有的系统中方便地替换机械按钮。不使用的电容通道必须接地以避免噪声。

CSS108BE具有8个电容检测通道。当手指或导体覆盖在按钮检测范围上时,相对应的BCD格式通道号将通过BCD数据位(D2~D0)输出。当多个按钮被触摸时,触摸最强的通道号将被输出。不使用的电容通道必须接地以避免噪声。

CSS120DE具有20个电容检测通道,并使用I2C做为通讯接口。必要的用户设置参数以及电容检测结果可以由I2C通道在CSS120DE和主控制器之间传输。每一电容检测通道可以被独立地打开或关闭。没有被用到的电容检测通道在PCB上应当接地。当一个电容按钮检测到有触摸或触摸离开时,CSS120D将会在IRQ#管脚上产生一个低有效中断,此中断只能被用户清除。通道的开关由一个3字节的ChannelEN寄存器控制。主控制器可以通过I2C接口读出电容按钮的开/关信息(它储存在3字节寄存器ButtonON中)。
