CSS112FE-Q

特性
u 宽电压工作范围：2.7V–5.5V
u 支持I2C通讯接口与低引脚数滑条功能
u 触摸电容检测范围：5pf–50pF
u 优秀的检测性能，支持最大10mm玻璃
或5mm塑料覆盖物
u 自适应调整，无需额外调整元件
u 极佳的抗干扰与防水能力，稳定通
过EFT4KV，CS及RF干扰测试
应用方向
u 小家电，白色家电和消费类电子产品中的
触摸按钮，触摸滑条与滑轮
封装类型

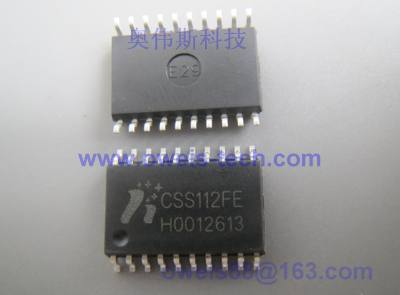

CSS112FE：20-Pin SOP
CSS112FE-S：20-Pin SSOP
CSS112FE-Q：20-Pin QFN

功能描述
CSS112FE具有12个电容检测通道，并使
用I2C做为通讯接口。必要的用户设置参数以
及电容检测结果可以由I2C通道在CSS112FE和主
控制器之间传输。触摸灵敏度的更改必须先关闭
扫描后再设置，新的灵敏度数据将在重新使能扫
描后生效。
每一电容检测通道可以被独立地打开或关
闭，没有被用到的电容检测通道在PCB上应当接
地。用户可以将任一电容检测通道设置为按钮
或者滑条组中的一个通道。当任一电容检测通
道检测到有触摸或触摸离开时，CSS112FE将会
在IRQ#管脚上输出一个低有效中断，此中断只
能被用户清除。如果用户使用软件轮询查看电容
检测结果，则可以忽略这个中断。通道的开关由
一个2字节的ChannelEN寄存器控制。芯片在上
电时所有的电容检测通道会被自动地设置成开
启，然而校准过程则会自动地将接地的电容检测
通道设置为禁用，用户也可以手工的将非接地检
测通道设置为禁用。
用户可以选择一些检测通道并把它们定义为
一个滑条组。滑条的类型由SlideType决定，它可
以是线性或圆形的。寄存器SlideSize标识滑条总
共由多少个检测通道组成。滑条最多可以由12个
检测通道组成。12字节的寄存器组SlideSeq保存
了滑条组中检测通道的顺序，用户需将组成滑
条的检测通道依照他们在滑条中的顺序依次写
入00h-0Bh地址中。滑条组的位置幅值为1到200，
0表示滑条没有被触发。滑条组的最小值是当手
指放到由SlideSeq定义的第一个检测端口上时；
最大值是当手指放到由SlideSeq定义的最后一个
检测端口上时。
主控制器可以通过I2C接口读出电容按钮
的开/关信息(它储存在2字节寄存器ButtonON中，
此开关信息只针对被设置为按钮的检测通道)，
和手指在滑条上滑动的位置信息（储存在1字
节SlidePos中，此位置信息只针对被设置为滑条
的检测通道）。
CSS112FE的I2C模块工作在从模式，其地
址是0x15。由于I2C从地址为7位，故用户在进
行I2C写操作时需将地址左移一位且低位补零，
即为0x2A，如用户做读操作，则为0x2B。
当寄存器ScanCR的ScanEN位被写1时，则开
始扫描所有被使能的电容按钮。共有4种扫描
模式。1) 校准模式将做几次扫描后自动调整参
数以达到最佳工作状态。一旦校准结束就会设置IRQ并且ScanEN位回到0。2) 标准模式将首先
执行校准，然后一直循环地扫描被使能的电容按
钮，一旦芯片检测到电容按钮状态发生变化就会
设置IRQ。在扫描过程中，芯片会根据ScanCR寄
存器LP位的设置来选择是否自动进入睡眠模式
来降低功耗，如果用户上位机是使用软件轮询方
式查询扫描结果则不建议设置LP位。3) 单次扫
描模式仅扫描一次所有被使能的电容按钮，并且
扫描结束后将设置IRQ。4) 持续扫描模式为循环
地扫描所有被使能的电容按钮，一旦芯片检测到
电容按钮状态发生变化就会设置IRQ。注意只有
当用户往寄存器ScanCR位IRQ中写0后IRQ标志
才会被清除。不建议客户使用除标准模式以外的
扫描模式。
为了得到最低的功耗， 用户可以
往ScanCR寄存器PD位中写1使芯片进入睡眠模
式。在睡眠模式下所有活动的功能都被禁止，
也包括I2C，这样CSS112FE就无法响应I2C命令。
管脚IRQ#被内置为上拉且此时做为输入管脚，
用来唤醒系统。用户可以使用一个低电平脉冲
（至少100us宽度）来唤醒系统。一旦系统被唤醒
后位PD将会自动清零。
参数、设置和检测结果
所有电容检测通道具有相同的模拟前端处理
结构。某些全局参数将用于所有的检测通道。

用户参数调试与设置流程
CSS112FE对用户参数提供了两种设置方法：
1. 芯片内寄存器设置，用户可以将所有设置参数存储于上位机的ROM中，在上电后通过I2C将
参数设置进芯片中。
2. 芯片内ROM设置，用户可以将绝大部分设置参数通过I2C将这些数据传输到芯片寄存器，
然后设置ScanCR寄存器的UPROM位将这些参数写入自己的内部ROM中，之后每次上电后芯片将
会自动加载这些设置参数。这些可存储到ROM里的参数是“SlideSeq”，“SlideSize”，“Lsense”和
“WPED”。用户可以通过读取这些设置参数来判断是否已从ROM中正确加载了参数。例如用户可
以读取某一个LSense寄存器数据，如果参数已被正确加载，那么这个LSense就不会为0。
芯片内ROM参数写入的流程：
1. 用户首先设定好“SlideSeq”，“SlideSize”，“LSense”和“WPED”寄存器参数；
2. 然后往ScanCR寄存器写10H，将以上参数写入芯片内的ROM，这一过程约需要20ms，且芯
片在这期间不再响应新的I2C命令；
3. 20ms后，用户可以读取ScanCR寄存器，如UPROM位为00则表示写入成功，10则表示写入出
错。

I2C命令格式
主设备通过I2C接口读写CSS112FE就像是读
写存储器。存储器（或寄存器）地址由一个写操
作决定而不管是否随后有数据要写入。当I2C主
设备写操作时，首先它要寻址I2C从设备同时设
置I2C数据传输方向为写，然后传输1字节的寄存
器地址做为开始地址，再之后的数据将依次写入
从开始地址开始的存储器中。注意这些数据写操
作并不会改变开始地址，这意味着此开始地址可
以用于之后的读操作中。当I2C主设备读操作时，
首先它要寻址I2C从设备同时设置I2C数据传输方

向为读，之后I2C从设备开始从之前设置好的存
储器开始地址输出数据到I2C总线。和写操作一
样开始地址不会被读操作改变。
当读或写操作到达8位寄存器地址的边沿
（也就是255），读写地址不会回转。超过边沿
的写操作将被忽略。超过边沿的读操作将输出
全1到I2C总线。

芯片使用参考设置
//初始化设置
I2Cm_Write_Data(0xAF, 0x3A); //打开写保护
I2Cm_Write_Data(0x1F,0x00); //关闭扫描
I2Cm_Write_Data(0x12, 0x18); //设置允许多个button被同时触发，调试时关闭噪声保护
