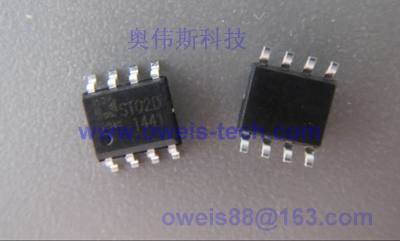

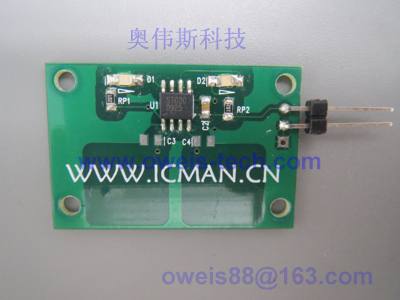

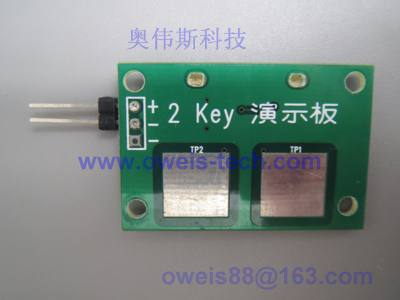

ST02C

概述
ST02C 触摸感应器可以用平均电容值作为基准检测感应点的电
容变化。它可以通过任何非导电介质来感应电容变化。这样感应模块就可以很好的跟水和灰尘隔
离。这个芯片可以工作在低功耗的环境下。当电源为5v 时，省电模式下的正常工作状态，耗电
流为110ua，在睡眠待机状态时，耗电流10ua 以下。
特点
● 带自校正功能的2通道感应芯片
● 可以通过任何非导电介质感应“按键触摸”
● 通过外部电容调整灵敏度
● Open-Drain 的输出形式
应用
● 替代开关
● 人体感应检测
● 玩具和互动游戏的人体界面
● 灯开关
● 替代隔膜开关
● 密封的键盘面板

*芯片灵敏度
由数字灵敏度设置和Cin外接电容值共同决定，数字灵敏度设置一般建议设置为低灵敏度。只有在应
用环境外部干扰很小，并且对灵敏度有特殊要求的场合，才需要将数值灵敏度设置成高灵敏度。
*输出逻辑方式
芯片的输出管脚是open-drain方式，有高阻和低电平两种状态。当输出逻辑方式选为直接输出方式时，
无触摸时是高阻态，有触摸时为低电平；当输出逻辑方式选为锁存输出时，初始输出为高阻态，触摸动作
会使输出转态。
*初始化时间
芯片复位之后会读取外部电容值做为判断基准值。此过程大约300ms左右。
*自校正功能
芯片在检测到有按键时，会停止自校正大约30s左右。其余的时间内不停的进行自校正，根据外部环
境的漂移来调整基准值。
*省电模式
SLPEN端口在芯片内部有上拉电阻
1.SLPEN接GND时，芯片无省电模式，不会进入待机状态
2.SLPEN悬空时，芯片工作在省电模式下
没有按键并且SLPEN端口一直保持高电平的情况下，大约30秒钟芯片会自动进入待机状态。
待机状态下，按键采样时间间隔是500ms左右。检测到有按键后会马上自动进入正常工作状态。在待
机状态下，最长的按键反应时间为500ms左右。
*按键反应时间
正常工作模式下可以检测到的按键频率大于10次/秒。

额定值*
工作温度.................................. -40°C to +85°C
存储温度 ..................................... -50°C to +125°C
最大工作电压............................................. 6.6V
管脚的容限电压 .....................................VDD+0.3v
直流输出电流...................................................... 10.0 mA
*注意: 超出上述额定值可能导致芯片工作不正常并且导致芯片的永久损坏。
