产品详情介绍

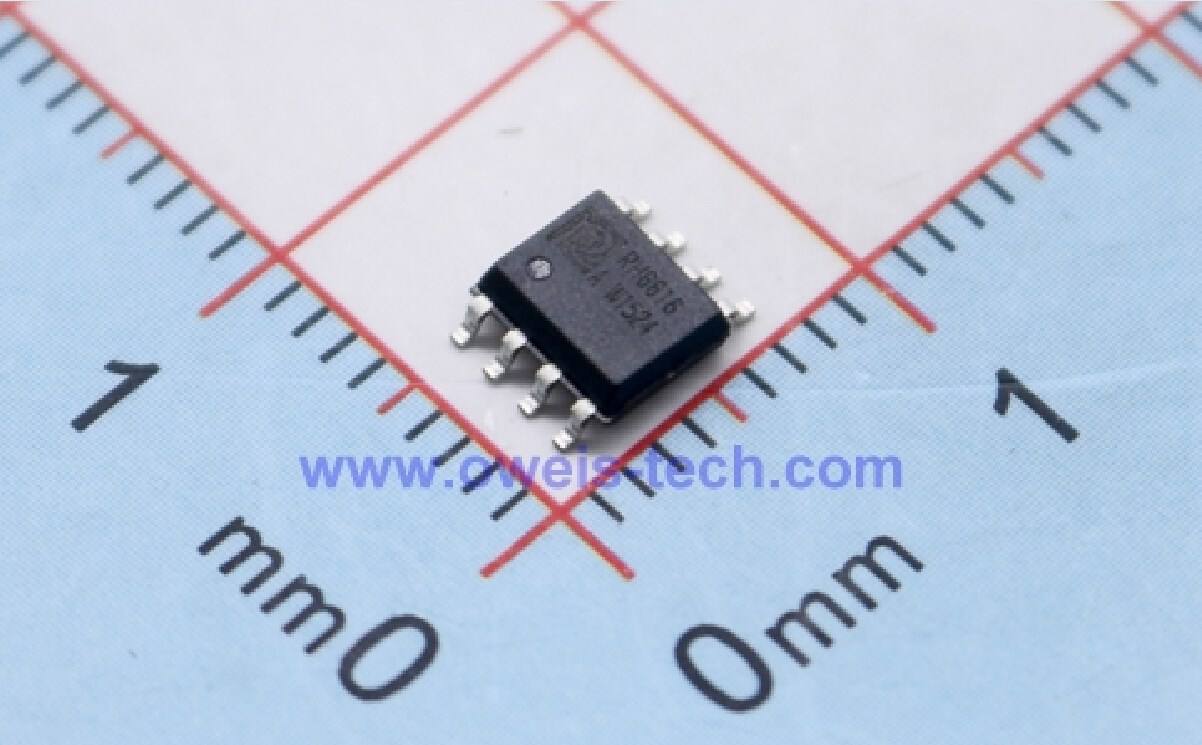

1.概述: RH6616( F/N )是一款单通道电容式触摸感应PWM 输出型调光IC。 RH6616( F/N )可在有介质(如玻璃、亚克力、塑 料、陶瓷等)隔离保护的情况下实现触摸功能,安 全性高。 RH6616( F/N )内置稳压源、上电复位/低压复位 及环境自适应算法等多种措施,抗干扰性能优秀。 RH6616( F/N )应用范围:触摸调光 LED 台灯、 触摸调光 LED 壁灯或其他需要 PWM 输出控制的 触摸式产品。 |
2.特性:
◆工作电压:2.4V~5.5V
◆待机电流小于 20uA@3V
◆上电0.5s快速初始化
◆环境自适应功能,可快速应对先上电后覆盖介质、触摸上电等类似应用场景
说明:
1. Rs 指在触摸电极和触摸输入脚之间串联的电阻,用于提高触摸的抗干扰能力,建议阻值大于 5K。
2. Cm 电容用于调节触摸灵敏度,电容容值越大,灵敏度越高;电容容值越小,灵敏度越低,建议范围在 5nF~30nF。
3. Pin1 的 FSEL 可用于配置输出的 PWM 频率,具体见表
5。配置为高电平状态时,外部可接47K悬空。
4. 外部是否增加 LDO 视具体应用情况而定。如电源纹波超过了 IC 的抗纹波范围,则需另加外部 LDO。 如突然加载大电流负载、锂电池和外置充电器交叉使用、高频次的开启/关闭 LED 显示时都需注意电 源的稳定性。
5. 请参看
