RH6010A

3.封装示意图

图1 封装示意图(SSOP16)

表1 引脚描述表

NO.	PADNAME	Descrption		NO.	PADNAME	Descrption
1	GND	负电源		16	CJM	外置电容CJ 调节端
2	INT	中断指示标志		15	CJP
3	TP4	触摸按键		14	TP3	触摸按键
4	TP5			13	TP2
5	TP6			12	TP1
6	TP7			11	TP0
7	SDA	通讯时钟线		10	CKT	测试管脚
8	SCK	通讯时钟线		9	VDD	正电源
注意：CKT引脚在正常使用时悬空

4.功能描述

通过设置内部寄存器，RH6010 既能配置为多种输出模式，也可灵活调节灵敏度和稳定度。上电完成后若不需要对片内寄存器进行写操作，则设置为默认模式。

4.1 总线

RH6010采用标准总线接口与主控MCU通讯，可通过该协议设置寄存器进行模式配置，也可读出按键状态值或寄存器值。

关于详细信息请参考标准通信协议资料。

注：.1 RH6010在工作中可以动态多次配置。

    .2芯片地址：78H。

4.2 配置寄存器

配置寄存器可通过总线的写寄存器指令写入。每次执行写寄存器指令后，芯片将更新配置寄存器值并自动重校准。

表2 配置寄存器

5.应用电路

图6 RH6010应用电路图

说明：

1. CJ指调节灵敏度的电容，电容值大小0pF～50pF(电容值的增大将导致灵敏度降低)，可根据具体应用进行选择。

2.Rs 指在触摸电极和触摸输入脚之间串联的电阻，用于提高触摸的抗干扰能力，可根据具体应用进行选择。

3.VDD 与GND 间需并联滤波电容以消除噪声。供电电源需稳定，如果电源电压漂移或者快速变化，可能引起灵敏度漂移或检测错误。

注意:规格如有更新﹐恕不另行通知。请在使用该IC前更新规格书至最新版本。

奥伟斯科技专业融和微电容式触摸按键IC代理商,原厂授权正式代理品质保质,价格优势保订
融和微代理
融和微触摸芯片代理
融和微电容式触摸按键IC代理
湖南融和微电子有限公司目前以电容式触控按键系列、电源管理系列和MCU系列为主要产品线，并为客户提供中、高端的ASIC与MCU设计定制服务。融和微电子在品质控制方面严格贯彻 ISO9001质量管理体系，所有量产芯片均按照相应标准通过权威部门严格地测试考核，在市场竞争中所体现出来的优势与诚信赢得了广大用户及国内外同行的信赖与认可。

RH6015 是一款内置稳压模块的单通道电容式触 摸感应控制开关 IC，可以替代传统的机械式开关。
RH6030 是一款单通道电容式触摸感应控制开关IC，可以替代传统的机械式开关。
RH6041可提供多种封装形式作为四通道/二通道 的电容式触摸感应控制开关，可替代传统机械开关。

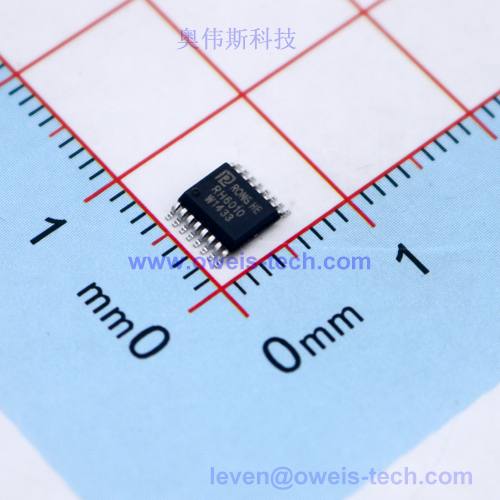

RH6010是一款带总线接口的8通道电容式触摸感应控制开关，可替代传统机械开关。RH6010可通过总线接口配置成多种模式，可广泛应用于灯光控制、玩具、家用电器等产品。RH6010 系列共有2 个版本，其中RH6010 面向低功耗；RH6010A 面向高灵敏度。
