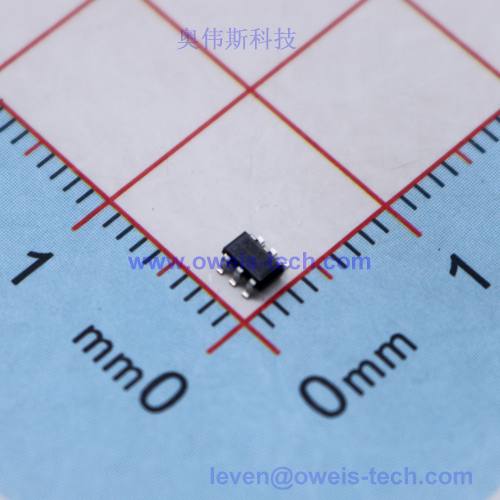

RH6015C

简介
RH6015是一款内置稳压模块的单通道电容式触摸感应控制开关IC，可以替代传统的机械式开关。RH6015可通过外部引脚配置成多种工作模式，可广泛应用于灯光控制、电子玩具、消费电子、家用电器等产品中。
2.特点
•
工作电压：2.3V～5.5V
• 最高功耗工作电流5.0uA，低功耗模式工作电流2.5uA(均指VDD=3.0V且无负载)
•
内置高精度稳压模块
• 上电0.5s快速初始化
• 环境自适应功能，可快速应对触摸上电等类似应用场景
•
可靠的上电复位(POR)及低压复位(LVR)性能
• 芯片内置去抖动电路，有效防止由外部噪声干扰导致的误动作
•
通过外部引脚配置快速/低功耗模式、正常/延时模式、同步/保持模式
• 可通过外部引脚设置高/低电平有效输出、最大开启时间、延时时间
•

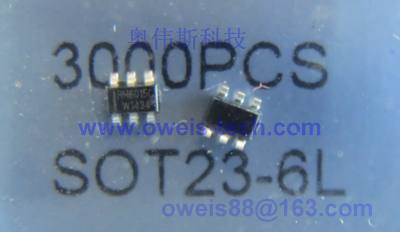

封装：SOT23-6L

4.功能描述
RH6015可通过外部引脚配置为多种模式(表2)。外部配置引脚悬空时，配置位自动设置为默认状态。

4.1 输出有效电平配置(AHLB)
AHLB=0(默认)，触摸有效时OC引脚输出高电平；
AHLB=1，触摸有效时OC引脚输出低电平。注意：此配置位对OD输出配置无效，触摸有效时OD输出低电平，触摸无效时输出高阻态。
4.2
快速/低功耗模式(LPMB)
LPMB=1(默认)，使能快速模式，最大触摸响应时间约80ms；
LPMB=0，使能低功耗模式，最大触摸响应时间约180ms。
4.3
保持/同步模式(TOG)
TOG=0(默认)且DLYB=1，设置为同步模式，此时OC/OD引脚的输出状态与触摸响应同步：只有触摸有效时输出响应，当触摸无效时，OC/OD引脚的输出恢复为初始状态。TOG=1且DLYB=1，设置为保持模式，此时OC/OD引脚的输出状态在触摸有效时后保持：当触摸无效时后仍保持为响应状态，再次触摸并响应后恢复为初始状态。
4.4
最大开启时间与延时模式
最大开启时间：如果持续检测到触摸有效并达到设定时间，则自动复位并校准，并重置OC/OD引脚的状态(表3)。延时模式：输出有效保持至设定的延时时间(表3、表4)。延时模式1：从触摸有效时刻开始计时，输出有效保持至设定时间。如延时时间之内再次触摸则不响应，只有延时时间之后再次触摸才响应(图2)。延时模式2：从触摸释放时刻开始计时，输出有效保持至设定时间。如延时时间之内再次发生触摸，则延时时间从最后释放时刻开始重新计时(图2)。
