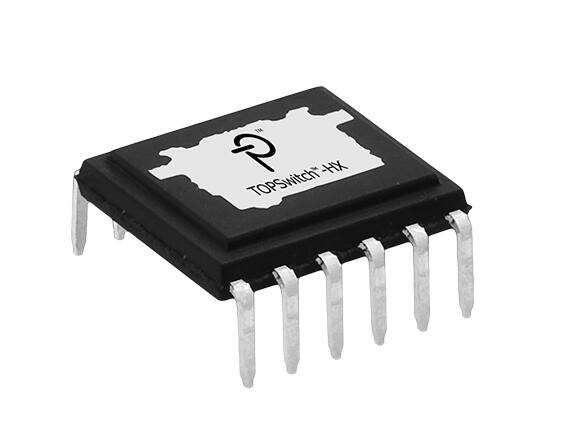

TOP252GN

说明：

TOPSwitch-HX在一个单片器件上集成了一个700 V的功率MOSFET、高压开关电流源、PWM控制器、振荡器、热关断电路、故障保护及其他控制电路。

更低的系统成本，更高的设计灵活性

• 多模式工作方式可实现在各种负载下的效率最大化

• 基于PI在高功率和高可靠性封装方面的经验开发的全新eSIP-7C和eSIP-7F封装


• P、G或M封装无需使用散热片最大输出功率可达35 W，230 VAC时最大输出功率达48 W

• 输出过压保护(OVP)可由用户对锁存/非锁存关断功能进行编程，并可快速进行AC重置

• 线电压欠压(UV)检测可以防止关机时的输出脉冲干扰

• 线电压过压(OV)关断电路提高了对输入浪涌的耐受力

• 精确可编程的电流限流

• 优化的线电压前馈，用于抑制线电压纹波

• 132 kHz的工作频率（254Y-258Y及所有的E封装）降低了变压器及电源的尺寸（在视频应用中可选择半频工作）

• 严格的I²f参数容差降低了系统成本

• 频率抖动降低了EMI滤波成本

• 散热片连接到源极，可降低电磁干扰

• 改进自动重启动功能，在短路及开环故障情况下输出功率小于最大功率的3%

• 精确的迟滞热关断功能可自动恢复，无需重置

• 完全集成的软启动最大程度降低了启动时的压力

• 增加了漏极引脚与其他所有引脚之间的爬电距离，提高了现场应用可靠性

EcoSmart^® – 节能

• 在整个负载范围内实现高效率

• 空载功耗

• 230 VAC时小于200 mW

• 1 W输入时的待机功耗

• 110 VAC输入时>600 mW

• 265 VAC输入时>500 mW

eSIP (E)封装（eSIP封装信息）

• 较低的结-外壳热阻（每瓦2°C）

• 较低高度适合空间狭小的适配器应用

• 简单的夹片式散热片降低了制造成本

• 在使用夹片式散热片的情况下，通过IEC 60068的冲击及振动测试

• eSIP夹片和绑带制造商信息


• 支持输出功率最高118 W的适配器应用（230 VAC时为177 W）

• 外部流限调整及远程开/关控制

• 电压监测引脚（OV、UV、线电压前馈、OVP、重置）

• 可选开关频率(132/66 kHz)

应用：

• LCD显示器

• 个人电脑

• 小型服务器

• 笔记本电脑适配器

• 机顶盒

• 数字电视

• 打印机

• DVD播放器和刻录机

• UPS

• 视频游戏

• 宽带调制解调器

• 手机适配器

• 音频放大器
