JM010M

十通道触摸感应芯片

产品详情介绍

JM010M是奥伟斯科技最新推出的高性价比十通道触摸感应芯片,JM010M是一款高端的可定制化输出触摸IC,有多种输出模式可选



JM010M概述:
JM010M是一款最多支持十个通道的电容式触摸感应IC,按键值的输出方式可根
据客户需求定制,在有介质(玻璃、亚克力、塑料、陶瓷等)隔离保护的情况下实现触摸
功能,安全性高,目前已广泛应用于家电、安防、玩具、汽车周边等产品上;抗电源及射
频干扰性好,在近距离、多角度手机、对讲机干扰情况下,触摸灵敏度、可靠性不受影
响,EFT 可达4KV 以上。



JM010M特性介绍:
1:工作电压:3.0-5.5V;
2:休眠功耗12uA@3V(低功耗模式下);
3:电容式触摸感应通道:最多10 通道;
4:超强的稳定性及抗干扰能力;
5:可灵活定义输出方式及定制客户所需控制功能。

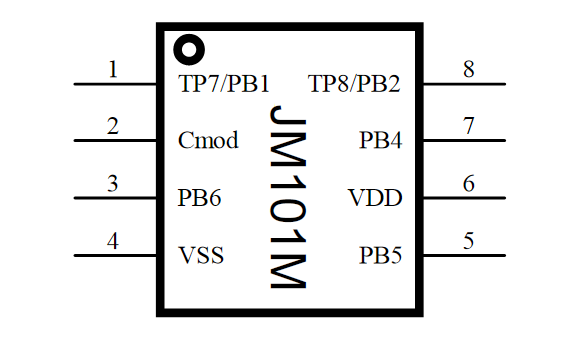

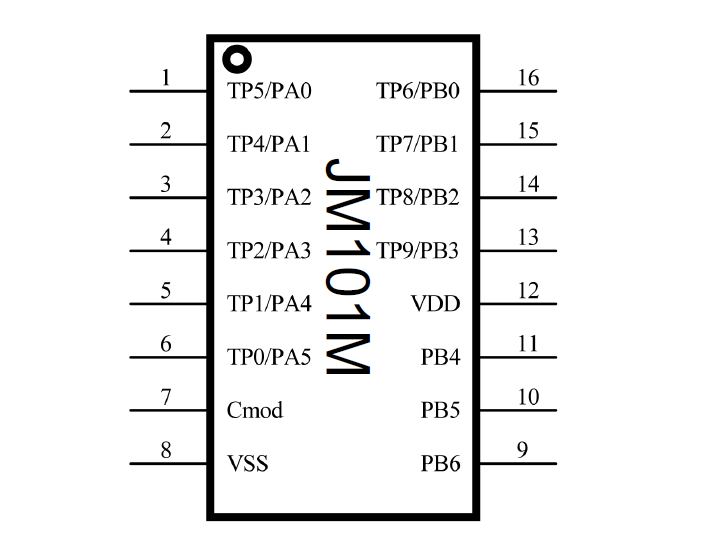

JM010M封装图






JM010M应用电路:

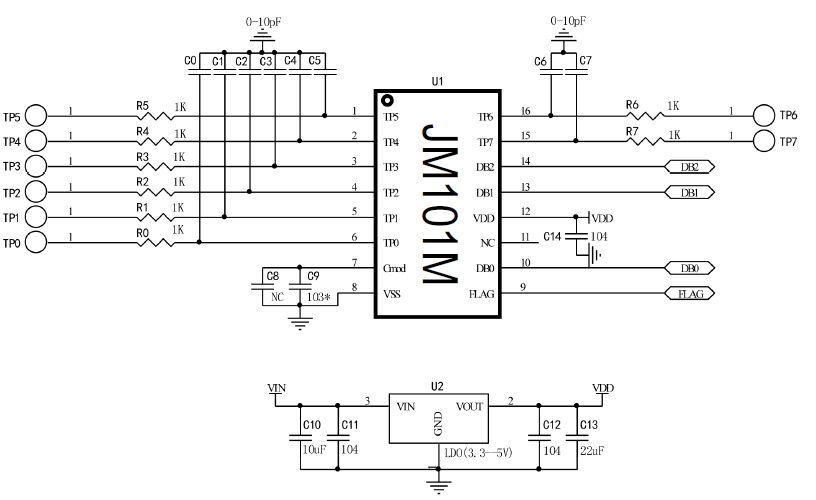

JM010M:BCD 码输出


JM010M BCD码输出可支持8个按键



JM010M三线串行输出


JM010M三线串行输出可支持10个按键

说明:
1.当按键有变化时(触摸按键或离开按键),INT 引脚及SDA 引脚电平立即变低,当触摸芯片SCL 引脚接收到CLK 下降沿信号时,INT 引脚及SDA 引脚立即变为高电平,如果芯片SCL 引脚一直未收到主控发来的SCK 信号超过1ms 以上,INT 引脚及SDA 引脚自动变为高电平;
2. SCL 方波半波至少需40us 以上,CLK 需送出完整11 个周期;
3. SDA 引脚正常为高, 传送送数据时,有按键按下时,该按键键值信号为低,反之未按按键该按键键值为高, D0 为TP0 的键值、D1 为TP1 的键值, 以此类推。
注:若芯片设置为正常(非省电)工作模式,则可用查询方式读取键值,但查询间隔至少30mS;若芯片设置为省电工作模式则需等待INT 或SDA 被拉低后才可以送SCK 时钟信号读取按键值,在此模式下使用查询方式将读不到按键值或读取按键值错误。

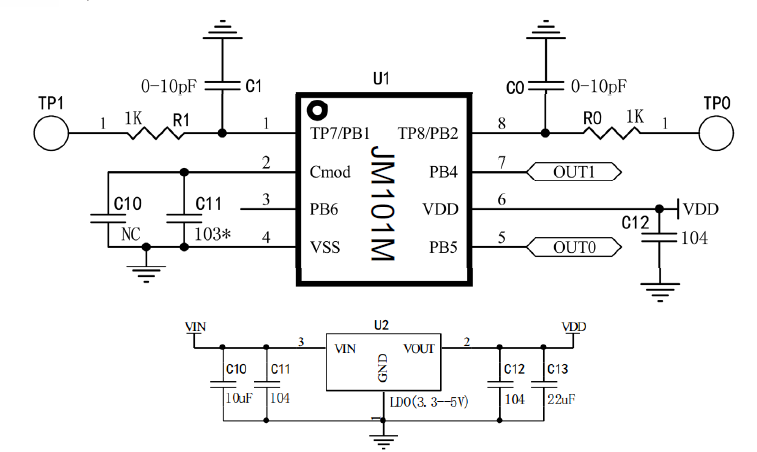

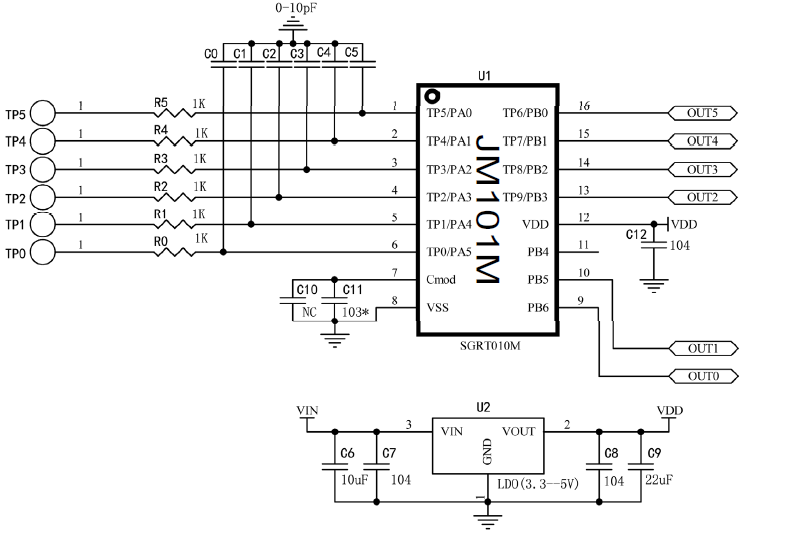

JM010M一对一输出


JM010M一对一输出可支持6个按键




JM010M一对一开漏输出(AD KEY)


JM010M一对一开漏输出(AD KEY)可支持6个按键



JM010M客户定制化输出
注意事项:
1. 灵敏度调节电容(C10 与C11 容量之和)和灵敏度的关系:电容越小,触摸灵敏度越低,电容越大, 触摸灵敏度越高;
2. 灵敏度调节电容(C10 与C11 容量之和)的容值太小或太大都可能造成触摸不稳定,一般电容值要根据方案的实际情况在682—333(6800pF--33000pF)之间选择,要选择温漂小(NP0 或X7R)、容值误差小(5%以内)的电容,以免造成批量生产时灵敏度不一致或灵敏度随温度变化而变化;灵敏度需调节到手刚轻触面板按键位置触摸即有输出为准,在保证稳定可靠的前提下,灵敏度电容容值尽量小,应避免将灵敏度调得过高(隔空感应),以免影响触摸的稳定性;
3.C0—C9:0--10pF,必要时可独立调节各个通道的灵敏度,电容值越大,触摸灵敏度越低,需使用温漂小,容值误差小的NP0 或X7R 材质的电容,在一般情况下不需焊接;





应用要点:
1. 盖在PCB 上的介质(面板)不能是导电材料或含有导电成份,面板表面的油漆丝印等也不能含导电成份(用数字万用表MΩ档位(或其测量电阻的最大档位)去测量,测得阻值应为无穷大),不能将金属外壳作为触摸感应盘;
2.当触摸芯片与触摸部位距离较远时,建议将触摸部分电路单独做成一块PCB 靠近触摸部位放置,缩短触摸芯片与触摸区域的距离;
3.触摸感应盘与外壳间不能有空隙,为避免空隙产生,可用质量好的双面胶把触摸盘与外壳贴合紧密,另外触摸盘的实现方式还有如下几种可以考虑:触摸弹簧(顶部带金属片)、铜箔纸、导电海绵;
4.触摸部分电路应该远离高频电路模块(蓝牙、收音、WiFi、无线发射模块等)、开关电源区域、交流强电区、大电流元器件及走线;
5.触摸感应线不能与喇叭线、电源线等大电流电线捆扎在一起,生产时触摸电线要固定好;
6.触摸IC 供电电源纹波不要超过200mV,建议单独使用LDO 给触摸IC 供电并增强滤波措施,另外触摸IC 的电源旁路电容(应用电路图中位号C12)应该靠近触摸IC 电源脚放置;
7.触摸盘可设计成方形或圆形,触摸盘大小建议至少为12*12mm(对应3mm 亚克力面板);
8.布线考虑:从总电源处单独引电源线及地线给触摸供电,这样可以有效避免其它电路对触摸部分的干扰,对触摸电路的稳定有很大的帮助;关于触摸感应走线:触摸感应盘与触摸芯片触摸脚间的走线(从触摸盘直到触摸IC 引脚)越短越好,触摸盘与铺铜(地)或其它走线间间距至少2mm,触摸盘底部区域不要铺铜
(地),感应走线与铺铜(地)或其它走线至少要有1mm 以上间距,触摸感应走线不要太粗,线径一般选0.15mm~0.2mm。
