JM101S

JM101S单通道触摸感应开关

JM101S奥伟斯单通道触摸芯片

JM101S简介
JM101S是一款内置稳压模块的单通道电容式触摸感应控制开关IC，可以替代传统的机械式开关。

JM101S可通过外部引脚配置成多种工作模式，可广泛应用于灯光控制、电子玩具、消费电子、家用电器等产品中。

JM101特点
• 工作电压：2.3V～5.5V
• 最高功耗工作电流5.0uA，低功耗模式工作电流2.5uA(均指VDD=3.0V且无负载)
• 内置高精度稳压模块

JM101S引脚示意图

• 上电0.5s快速初始化
• 环境自适应功能，可快速应对触摸上电等类似应用场景
• 可靠的上电复位(POR)及低压复位(LVR)性能
• 芯片内置去抖动电路，有效防止由外部噪声干扰导致的误动作
• 通过外部引脚配置快速/低功耗模式、正常/延时模式、同步/保持模式
• 可通过外部引脚设置高/低电平有效输出、最大开启时间、延时时间
• 封装：SOT23-6L

JM101S引脚示意图

表1 引脚功能描述

JM101S功能描述

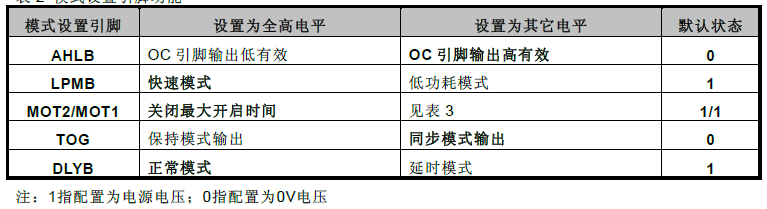

JM101S可通过外部引脚配置为多种模式(表2)。外部配置引脚悬空时，配置位自动设置为默认状态。

4.1 输出有效电平配置(AHLB)
AHLB=0(默认)，触摸有效时OC引脚输出高电平； AHLB=1，触摸有效时OC引脚输出低电平。
4.2 快速/低功耗模式(LPMB)
LPMB=1(默认)，使能快速模式，最大触摸响应时间约80ms； LPMB=0，使能低功耗模式，最大触摸响应时间约180ms。

4.3 保持/同步模式(TOG)
TOG=0(默认)且DLYB=1，设置为同步模式，此时OC引脚的输出状态与触摸响应同步：只有触摸有效时输出响应，当触摸无效时，OC 引脚的输出恢复为初始状态。 TOG=1且DLYB=1，设置为保持模式，此时OC引脚的输出状态在触摸有效时后保持：当触摸无效时后仍保持为响应状态，再次触摸并响应后恢复为初始状态。

4.4 最大开启时间与延时模式

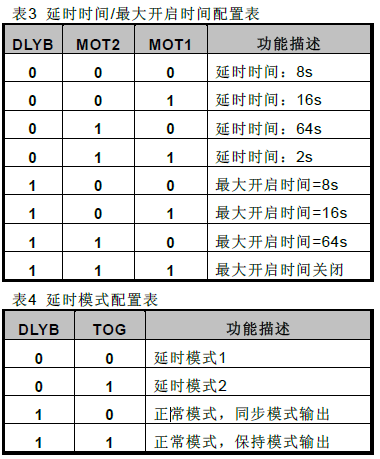

最大开启时间：如果持续检测到触摸有效并达到设定时间，则自动复位并校准，并重置OC 引脚的状态(表3)。 延时模式：输出有效保持至设定的延时时间(表3、表4)。 延时模式1：从触摸有效时刻开始计时，输出有效保持至设定时间。如延时时间之内再次触摸则不响应，只有延时时间之后再次触摸才响应(图2)。 延时模式2：从触摸释放时刻开始计时，输出有效保持至设定时间。如延时时间之内再次发生触摸，则延时时间从最后释放时刻开始重新计时(图2)。

JM101S原理图

说明：
1. Cj指调节灵敏度的电容，电容值范围0pF～50pF (电容值的增大将导致灵敏度降低)。
2. Rs指在触摸电极和触摸输入脚之间串联的电阻，用于提高触摸的抗干扰能力。
3. 外部是否增加LDO视具体应用情况而定。如电源纹波超过了IC的抗纹波范围，则需另加外部LDO。如突然加载大电流负载、锂电池和外置充电器交叉使用、高频次的开启/关闭LED显示时都需注意电源的稳定性
4. 应该在触摸电极上铺好覆盖介质后再上电，如在芯片已经初始化后再放上覆盖介质，会引起系统误判认为触摸一直有效。
