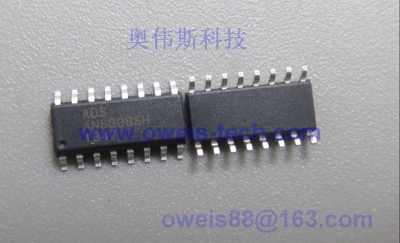

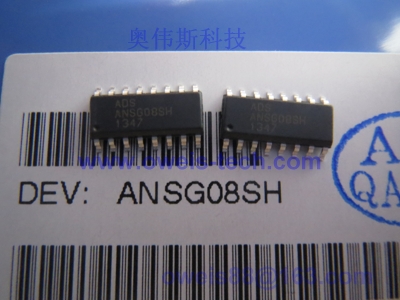

ANSG08SH

ANSG08SH韩国ADS触摸芯片,ANSG08SH专注于抽烟机应用,ANSG08SH抽烟机专用触摸芯片

韩国ADS八通道触摸芯片

ANSG08QL（8-CH自动灵敏度校准电容式触摸传感器）
ANSG08SL（8-CH自动灵敏度校准电容式触摸传感器）
ANSG08SH（8-CH自动灵敏度校准电容式触摸传感器）

ANSG08SH一般特点
?8通道电容式传感器具有自动灵敏度校准
可用LED PWM驱动多达8
多接口 - I2C串行接口/并行输出
可选择的输出操作模式（单路输出/多输出）
256步可调灵敏度，
几乎没有外部组件需要
低电流消耗
嵌入式普遍和正常的噪音消除电路
符合RoHS标准24QFN  24SOP 16SOP封装
潮湿敏感度等级2（MSL2）

ANSG08SH应用
?家电（电视，显示器键盘）
移动的应用程序（PMP，MP3，车载导航）
?薄膜开关更换?
密封式控制面板，键盘
触摸屏替代的应用程序

封装24QFN  24SOP 16SOP

引脚说明
VDD，GND电源电压和接地引脚。

射频噪声检测引脚。

通常，R.N.D引脚不连接到任何地方。

但是，在射频噪声环境中，该引脚必须在PCB上形成图案线。

CS1〜CS8电容传感器输入引脚。

 LCAP内部LDO输出端口。

D1〜D8分别为CS1〜CS8的并行输出端口/ LED PWM驱动输出端口。

这些并行输出端口的结构是开漏NMOS，用于有源低输出电平操作。

 SCL，SDA SCL为I2C时钟输入引脚，SDA为I2C数据输入输出引脚。

这些端口具有内部上拉电阻。

在不使用的情况下，该引脚必须不连接到任何电路。

 INT触摸感应中断输出引脚。
