放大器有很多种类，按频率分有低频，中频，高频以及直流放大器，这里，主要讲解低频电压放大器，从最简单的三极管放大电路的组成和工作原理。

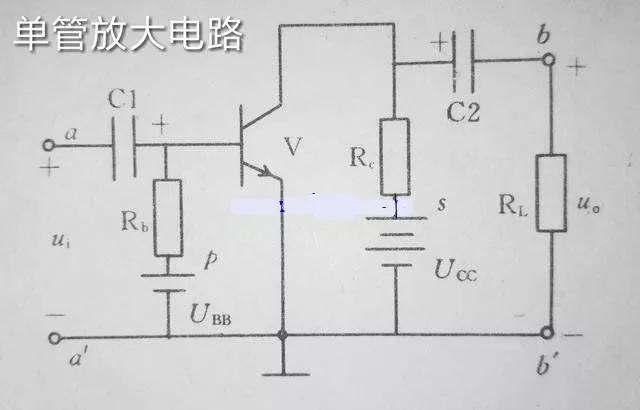

一，共发射极基本放大电路，如下图所示
这是一个简单的单管共发射极放大电路。
电路左边a为输入端，要放大的交流信号Ui加于输入端，输出放后的交流信号Uo到外接负载Rl，电路以发射极作为输入和输出的公共电极，所以属于共发射极电路。
电路元件介绍：
a，三极管V，是放大电路的核心元件，放大输入信号。
b，基极电源和偏置电阻Rb，电压为UBB的基极电源通过Rb三极管发射话加正向偏置电压。
c，集电极电源和集电极电阻Rc，电压为Ucc的集电极电源通过Rc给集电结加反向偏置电压。d，耦合电容C1，C2，他们分别接在输入和输出端，起到了隔断直流，耦合交流的作用，在低频放大电路中，耦合电容容量都比较大。
二是看图和画图在电路中，通常把输入回路和输出回路的公共端叫做地，实际上不一定接到大地了，一般接机外壳，并把地当做0电位，作为参考点，如下图

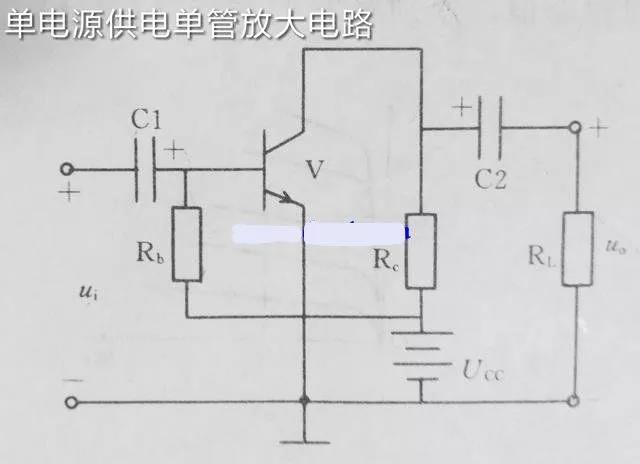

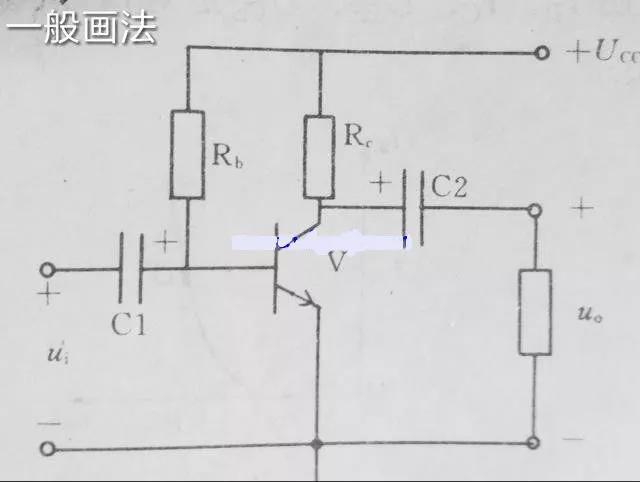

单电源的单管放大电路的习惯画法
