最全面的二极管知识分享，你真的知道它们的名字？

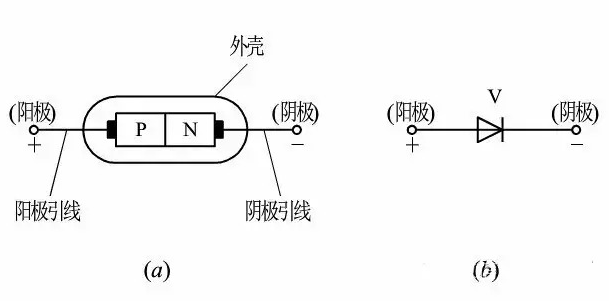

半导体二极管的核心是PN结，它的特性就是PN结的特性——单向导电性。常利用伏安特性曲线来形象地描述二极管的单向导电性。

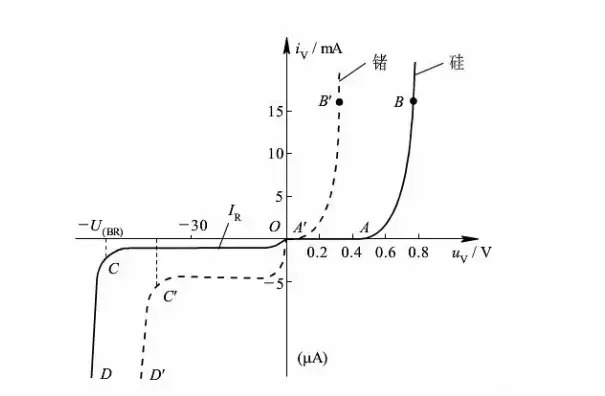

若以电压为横坐标，电流为纵坐标，用作图法把电压、电流的对应值用平滑的曲线连接起来，就构成二极管的伏安特性曲线，如下图所示（图中虚线为锗管的伏安特性，实线为硅管的伏安特性）。

下面对二极管伏安特性曲线加以说明：

1.正向特性

二极管两端加正向电压时，就产生正向电流，当正向电压较小时，正向电流极小（几乎为零），这一部分称为死区，相应的A（A′）点的电压称为死区电压或门槛电压（也称阈值电压），硅管约为0.5V，锗管约为0.1V，如图中OA（OA′）段。

当正向电压超过门槛电压时，正向电流就会急剧地增大，二极管呈现很小电阻而处于导通状态。这时硅管的正向导通压降约为0.6~0.7V，锗管约为0.2~0.3V，如图中AB（A′B′）段。

二极管正向导通时，要特别注意它的正向电流不能超过最大值，否则将烧坏PN结。

2.反向特性

二极管两端加上反向电压时，在开始很大范围内，二极管相当于非常大的电阻，反向电流很小，且不随反向电压而变化。此时的电流称之为反向饱和电流IR，见图中OC（OC′）段。

3.反向击穿特性

二极管反向电压加到一定数值时，反向电流急剧增大，这种现象称为反向击穿。此时对应的电压称为反向击穿电压，用UBR表示，如图1.11中CD（C′D′）段。

4.温度对特性的影响

由于二极管的核心是一个PN结，它的导电性能与温度有关，温度升高时二极管正向特性曲线向左移动，正向压降减小;反向特性曲线向下移动，反向电流增大。

一、按半导体材料分类

二极管按其使用的材料可分为锗（Ge）二极管、硅（Si）二极管、砷化镓（GaAs）二极管、磷化镓（GaP）二极管等。

二、按封装形式分类

二极管按其封装形式可分为塑料二极管、玻璃二极管、金属二极管、片状二极管、无引线圆柱形二极管。

三、按结构分类

半导体二极管主要是依靠PN结而工作的。与PN结不可分割的点接触型和肖特基型，也被列入一般的二极管的范围内。包括这两种型号在内，根据PN结构造面的特点，把晶体二极管分类如下：

1、点接触型二极管

点接触型二极管是在锗或硅材料的单晶片上压触一根金属针后，再通过电流法而形成的。因此，其PN结的静电容量小，适用于高频电路。但是，与面结型相比较，点接触型二极管正向特性和反向特性都差，因此，不能使用于大电流和整流。因为构造简单，所以价格便宜。对于小信号的检波、整流、调制、混频和限幅等一般用途而言，它是应用范围较广的类型。

2、键型二极管

键型二极管是在锗或硅的单晶片上熔接或银的细丝而形成的。其特性介于点接触型二极管和合金型二极管之间。与点接触型相比较，虽然键型二极管的PN结电容量稍有增加，但正向特性特别优良。多作开关用，有时也被应用于检波和电源整流（不大于50mA）。在键型二极管中，熔接金丝的二极管有时被称金键型，熔接银丝的二极管有时被称为银键型。

3、合金型二极管

在N型锗或硅的单晶片上，通过合金铟、铝等金属的方法制作PN结而形成的。正向电压降小，适于大电流整流。因其PN结反向时静电容量大，所以不适于高频检波和高频整流。

4、扩散型二极管

在高温的P型杂质气体中，加热N型锗或硅的单晶片，使单晶片表面的一部变成P型，以此法PN结。因PN结正向电压降小，适用于大电流整流。最近，使用大电流整流器的主流已由硅合金型转移到硅扩散型。

5、台面型二极管

PN结的制作方法虽然与扩散型相同，但是，只保留PN结及其必要的部分，把不必要的部分用药品腐蚀掉。其剩余的部分便呈现出台面形，因而得名。初期生产的台面型，是对半导体材料使用扩散法而制成的。因此，又把这种台面型称为扩散台面型。对于这一类型来说，似乎大电流整流用的产品型号很少，而小电流开关用的产品型号却很多。

6、平面型二极管

在半导体单晶片（主要地是N型硅单晶片）上，扩散P型杂质，利用硅片表面氧化膜的屏蔽作用，在N型硅单晶片上仅选择性地扩散一部分而形成的PN结。因此，不需要为调整PN结面积的药品腐蚀作用。由于半导体表面被制作得平整，故而得名。并且，PN结合的表面，因被氧化膜覆盖，所以公认为是稳定性好和寿命长的类型。最初，对于被使用的半导体材料是采用外延法形成的，故又把平面型称为外延平面型。对平面型二极管而言，似乎使用于大电流整流用的型号很少，而作小电流开关用的型号则很多。

7、合金扩散型二极管

它是合金型的一种。合金材料是容易被扩散的材料。把难以制作的材料通过巧妙地掺配杂质，就能与合金一起过扩散，以便在已经形成的PN结中获得杂质的恰当的浓度分布。此法适用于制造高灵敏度的变容二极管。

8、外延型二极管

用外延面长的过程制造PN结而形成的二极管。制造时需要非常高超的技术。因能随意地控制杂质的不同浓度的分布，故适宜于制造高灵敏度的变容二极管。

9、肖特基二极管

基本原理是：在金属（例如铅）和半导体（N型硅片）的接触面上，用已形成的肖特基来阻挡反向电压。肖特基与PN结的整流作用原理有根本性的差异。其耐压程度只有40V左右。其特长是：开关速度非常快：反向恢复时间trr特别地短。因此，能制作开关二极和低压大电流整流二极管。

四、按用途分类

1、检波用二极管

检波主要是将高频信号中的低频信号检出，这一作用经常用于收音机中。

就原理而言，从输入信号中取出调制信号是检波，以整流电流的大小（100mA）作为界线通常把输出电流小于100mA的叫检波。锗材料点接触型、工作频率可达400MHz，正向压降小，结电容小，检波效率高，频率特性好，为2AP型。类似点触型那样检波用的二极管，除用于检波外，还能够用于限幅、削波、调制、混频、开关等电路。也有为调频检波专用的特性一致性好的两只二极管组合件。

2、整流用二极管

由于二极管具有单向导电性，因此可将方向交替变换的交流电转换为单一方向的脉冲直流电，完成整流的功能。

就原理而言，从输入交流中得到输出的直流是整流。以整流电流的大小（100mA）作为界线通常把输出电流大于100mA的叫整流。面结型，工作频率小于KHz，最高反向电压从25伏至3000伏分A～X共22档。分类如下：①硅半导体整流二极管2CZ型、②硅桥式整流器QL型、③用于电视机高压硅堆工作频率近100KHz的2CLG型。
