首发！3分钟让你了解连接器！

随着半导体工艺技术的高速发展，集成电路的集成能力越来越强，但在电子产品构成中，一种器件必不可少，它就是连接器，连接器是整机电路系统电气连接必需的核心基础元件，其作用是借助电/光信号和机械力量实现接通、断开或转换。

连接器应用在所有电子产品中，从微型胶囊摄像机到大型国防设备都离不开连接器，广泛应用在汽车、通讯、航空航天、军事装备、计算机、工业、家用电器等许多领域。

连接器行业的销售在2017年增至620亿美元，中国市场接近200亿美元，2018年从各大行业机构的预测来看仍然趋向乐观。

一、连接器的划分以及命名

1、互连的层次

根据电子设备内外连接的功能，互连（interconnection）可分为五个层次。

①芯片封装的内部连接；

②IC 封装引脚与PCB 的连接，典型连接器为IC插座；

③印制电路与导线或印制板的连接，典型连接器为印制电路连接器；

④底板与底板的连接，典型连接器为机柜式连接器；

⑤设备与设备之间的连接，典型产品为圆形连接器；

第③和④层次有某些重迭。在五个层次的连接器中，市场额最高的是第③和第⑤层次的产品，而目前增长最快的是第③层次的产品。

2、连接器规格的层次

按照国际电工委员会（IEC）的分类，连接器属于电子设备用机电元件，其规格层次为：

门类（family）例：连接器

分门类（sub-family）例：圆形连接器

类型（type）例：YB型圆形连接器

品种（style）例：YB3470

规格（variant）

3、在我国的行业管理中，把连接器与开关 、键盘等统称为电接插元件，而电接插元件与继电器 则统称机电组件。

4、连接器的产品类别

连接器产品类型的划分虽然有些混乱，但从技术上看，连接器产品类别只有两种基本的划分办法：

①按外形结构：圆形和矩形（横截面），

②按工作频率：低频和高频（以3MHz为界）。

按照上述划分，同轴连接器属于圆形，印制电路连接器属于矩形（从历史上看，印制电路连接器确实是从矩形连接器中分离出来自成一类的），而目前流行的矩形连接器其截面为梯形，近似于矩形。以3MHz为界划分低频和高频与无线电波的频率划分也是基本一致的。

至于其它按用途、安装方式、特殊结构、特殊性能等还可以划分出许多不同的类型，并常常出现在刊物和制造商的宣传品中，但一般只是为了突出某一特征和用途，基本分类仍然没有超出上述的划分原则。

考虑到连接器的技术发展和实际情况，从其通用性和相关的技术标准，连接器可划分以下几种类别（分门类）：①低频圆形连接器；②矩形连接器；③印制电路连接器；④射频连接器；⑤光纤连接器。

5、连接器的型号命名

连接器的型号命名是客户采购 和制造商组织生产的依据。在国内外连接器行业中，产品型号命名有两种思路：一种是用字母代号加数字的办法，力求在型号命名中反映产品的主要结构特点。这种方式的好处是易于识别，但排列太长，过于复杂，随着连接器的小型化，给打印带来很多困难。

目前国内仍流行这种方式，并在某些行业标准甚至国标中作出了规定，如SJ2298-83（印制电路连接器）、SJ2297-83（矩形连接器）、SJ2459-84（带状电缆连接器）、GB9538-88（带状电缆连接器）等。由于连接器结构的日益多样化，在实践中用一种命名规则复盖某一类连接器越来越困难。另一种思路是用阿拉伯数字组合。这种方式的好处是简洁，便于计算机管理和小型产品的标志打印。国际上主要的连接器制造商目前均采用这种方式。可以预计由各制造商制订反映自身特色的命名办法将会逐渐取代在计划经济体制下由全行业统一规定某种命名规则的办法。

二、连接器发展的四个趋势

随着产品智能化趋势日益明显，连接器产品呈现四个发展趋势。

1、从标准品走向定制化

传统连接器属于无源类产品，厂商提供标准化产品给客户即可，随着电子产品多样化以及越来越多智能产品涌现如机器人、无人机等，厂商需要更多定制化连接器产品以适应产品需要，连接器产品厂商需要和客户一同开发新品，满足客户读个的外形和功能需要，所以连接器厂商要提早参与的客户的设计。

2、从单一信号传输走向多信号传输

传统连接器只传输单一信号，例如视频、控制或者数据信号，随着电子产品日益轻薄，连接器从单一信号传输变成多种信号传输，同一缆线可以同时传输光、电或者其他信号，这样也利于节省空间提升系统可靠性。

3、从无源产品走向模块化智能化

传统连接器厂商为了获取更多利润，正将连接器从一个无源产品变成模块化产品，例如在服务器线缆提供商会把连接器变得智能化，通过增加有源IC 把单一线缆变成一条可以监测数据的智能电缆。

4、微型化薄型化小型化

现在电子产品日益轻薄化，也推动连机器产品、接插件 产品向小尺寸、低高度、窄间距、多功能、长寿命、表面安装等方向发展。所以连接器厂商要适应这些变化改进工艺和设计。

三、中国连接器市场特点和蓝海

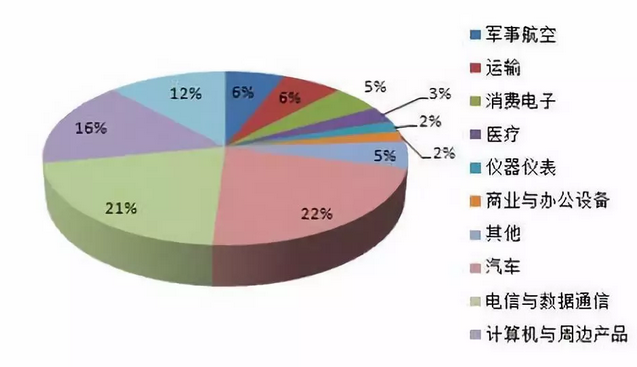

中国连接器市场已经占据全球30%左右连接器市场，但是我国连接器还主要以中低端为主，高端连接器占比较低，从全球来看，汽车连接器是最大应用市场。根据统计，汽车市场应用是全球连接器最大的应用市长，占比达到22.2%。其次是电信与数据通信，约有21%，另外计算机与工业分别占比达到16%、12%。

▲ 2017-2018连接器技术和市场的发展趋势

虽然汽车、通信、消费电子是连接器传统主战场，不过新兴领域可能给连接器带来更多商机这些新兴领域包括自动驾驶、AR/VR、机器人、无人机、共享单车智能穿戴等等，这些新兴领域对连接器有特殊需求，推动了连接器多样化发展。

四、全球TOP 30大连接器厂商

作为元器件采购，这些连接器厂商你一定要知道！

1、泰科（TE）；2、莫仕（Molex）；3、安费诺（Amphenol）；4、富加宜（FCI）；5、申泰（Samtec）；6、日本航空电子（JAE）；7、3M；8、矢崎（Yazaki）；9、日本压着端子（JST）；10、菲尼克斯（Phoenix）；11、德尔福（Delphi）；12、韩国端子工业株式会社（KET）；13、松下电工（NAIS）；14、正崴（Foxlink）；15、中航光电（JONHON）；16、立讯精密（luxshare-ict）；17、得润电子（DEREN）；18、广濑电机（hirose）；19、住友电气（sumitomo）；20、魏德米勒（Weidmuller）；21、哈丁（Harting）；22、然湖电子（Yeonho）；23、欧度（Odu）；24、连展科技（Acon）；25、富士康（Foxconn）；26、宏致电子（Aces）；27、得意精密（Lotes）；28、实盈（Suyin）；29、禾昌（P-TWO）；30、长盈精密。
