江苏润石电平转换器在接口上的应用 -奥伟斯

时间:2022-10-14    来源:本站    点击:447次

[摘要] 江苏润石电平转换器在接口上的应用

OWEIS




电平转换器在接口




前言




随着人们对降低功耗需求的不断增加,电源电压不断降低成为必然趋势。处理器电压电平的降低,外设仍然保持较高的电压电平,因此会在系统中产生不连续的电压电平。一种解决该问题的方案是使用电压转换器;




将信号电压电平升压或降压至另一个电平。它们非常适合用于简单的 GPIO 应用以及常见的推挽接口,如 SPI、UART、JTA。本文将讨论业界通用接口以及常见的终端设备应用,重点介绍江苏润石现有RS020x和RSxTx45系列产品在这些接口上的应用。




PART01

  RS020X

自动双向电平转换器系列

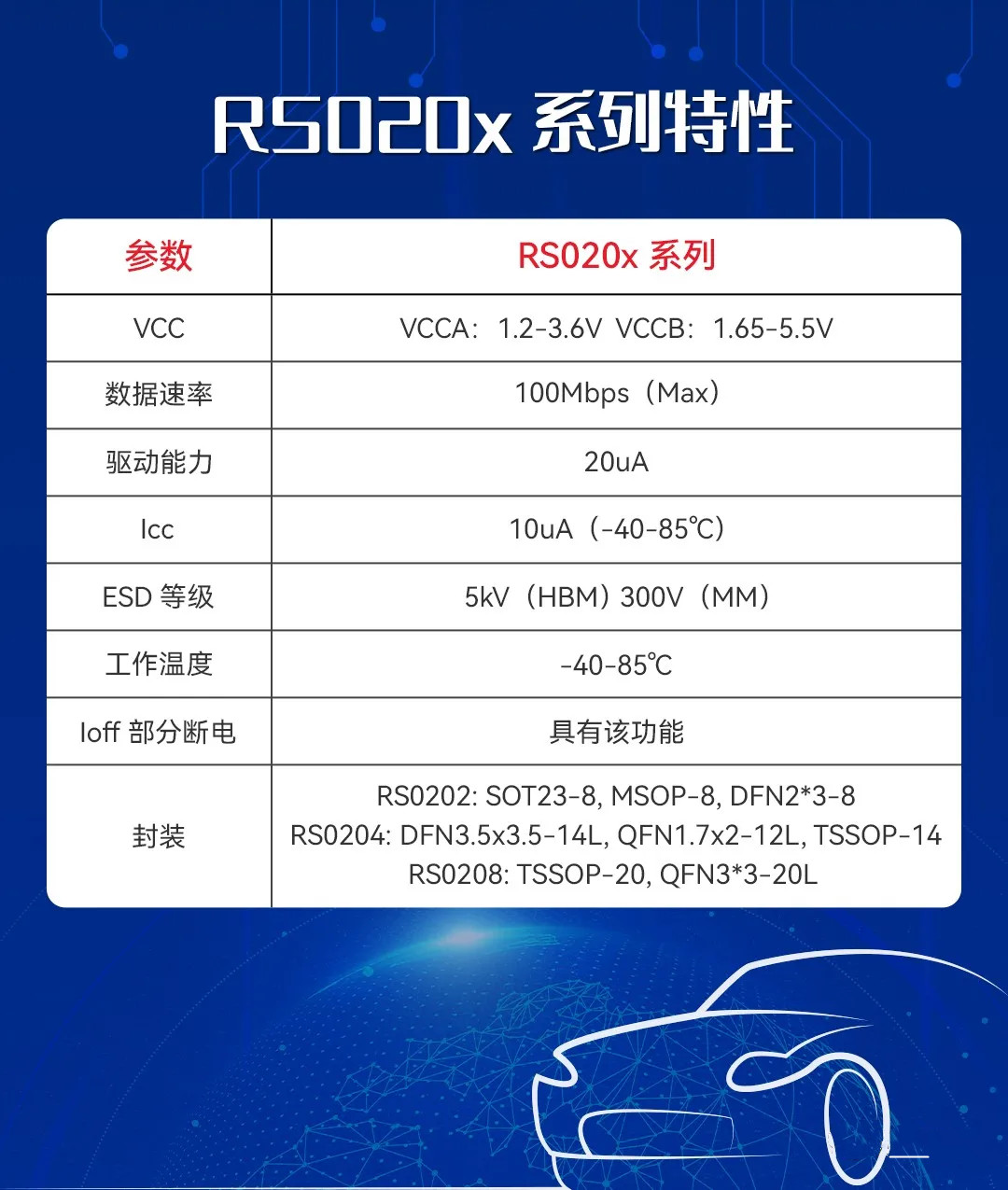

RS020x系列电压转换器提供1、2、4、8这四种通道数和两个独立的可配置电源轨,对输入信号进行升压或降压转换。

RS020x转换器适用于A端1.2-3.6V向B端1.65-5.5V转换,或者将B端电压往A端电压进行降压转换。这些器件最高支持100Mbps的传输数据速率VCC 隔离、IOFF 功能以及具有 5kV HBM(人体放电模型)的内置 ESD(静电放电)保护功能








PART02

RSxTx45

方向控制型电平转换器

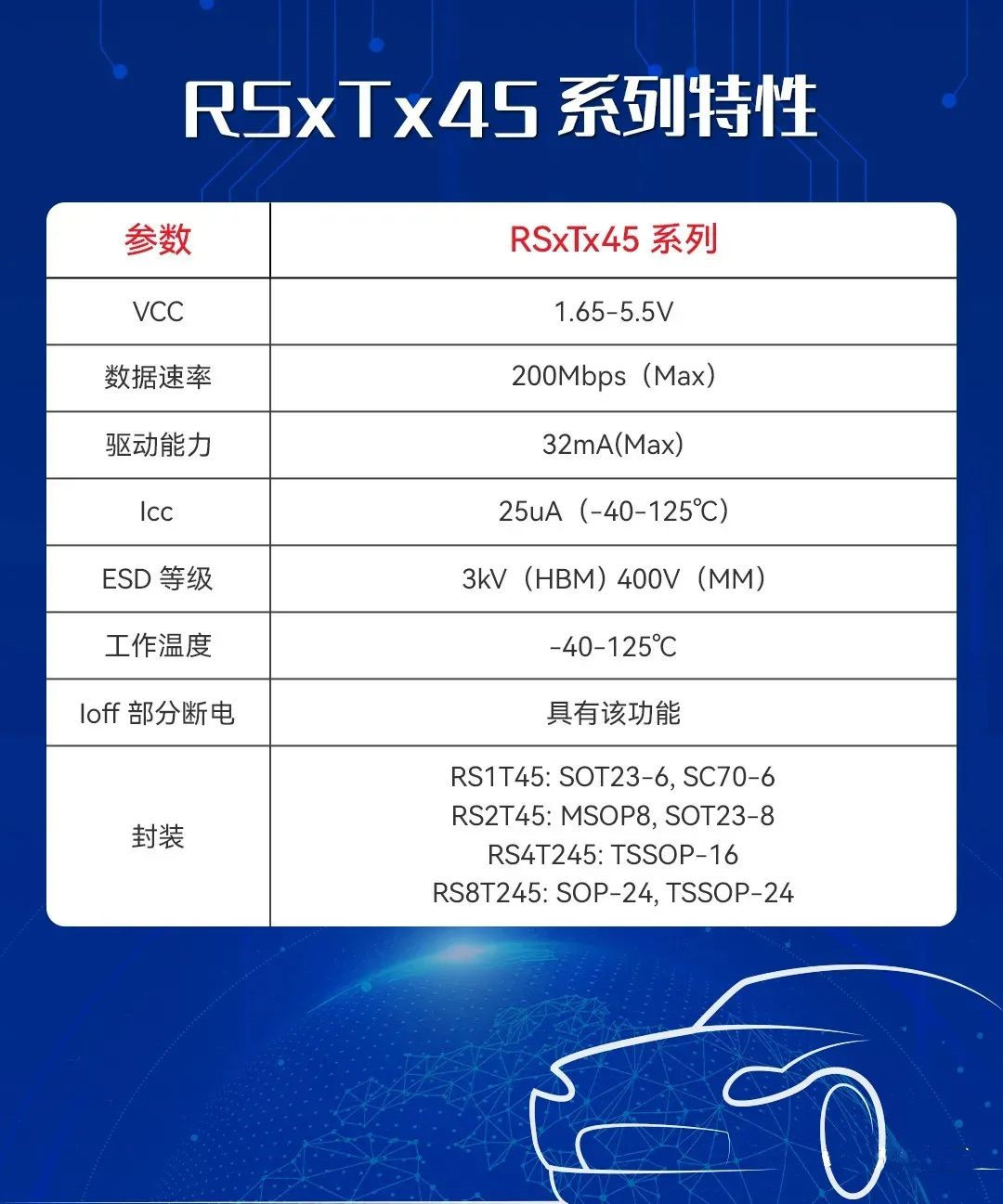

RSxTx45系列也是提供1、2、4、8这四种通道数和两个独立的可配置电源轨对输入信号进行升压或降压转换。

转换器VCC范围:1.65-5.5V

支持数据速率:     200Mbps

驱动强度:             32mA

VCC 隔离、IOFF 功能以及具有 3kV HBM(人体放电模型)内置 ESD(静电放电)保护功能







PART03


常见接口和使用RS020x/RSxTx45系列实现




通用输入输出口(GPIO)


所有微处理器都具有用于与外设进行通信的通用输入输出 (GPIO) 端口然而,内核和外设芯片可能在不同的电压电平下工作,这就是系统需要电平转换器的原因。

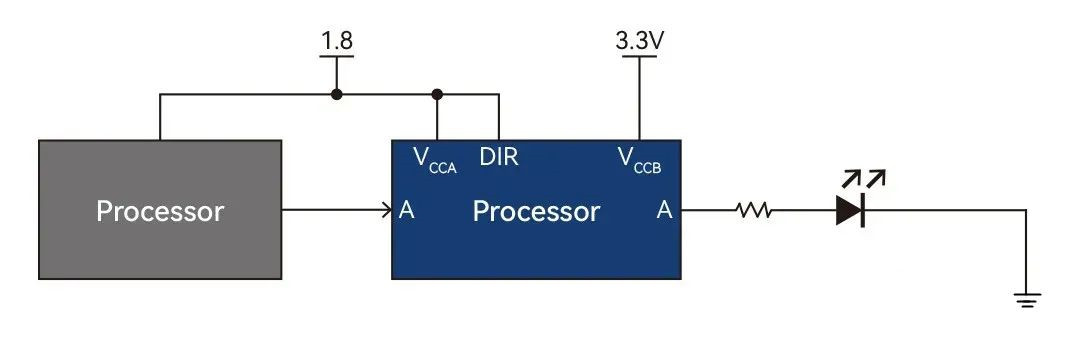

RS1T45可作为I/O电路的一部分来实现,尤其是在单通道信号(例如控制输入)中。RS1T45为电压转换 I/O 引脚提供了解决方案,例如以下引脚:

1 使能  2 重启

3 时钟缓冲  4 电源正常状态

5 错误标 6 复位

7 存储器错误  8 处理器过热






串行外设接口 (SPI)

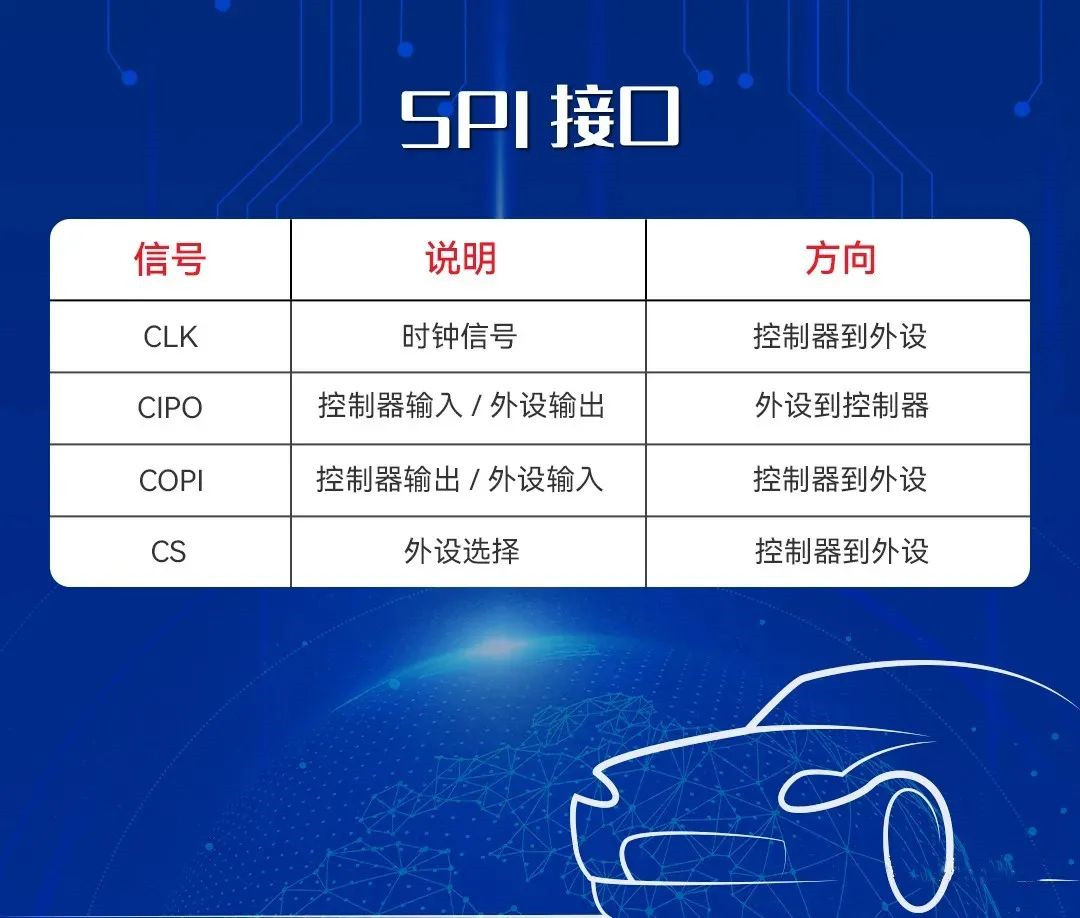

串行外设接口 (SPI) 可提供处理器与外设之间的同步通信。SPI 是一种“控制器-外设”架构的四线制通信接口, 其中三条线路由控制器(通常是处理器)驱动,一条线路由外设(通常是外设)驱动


SPI 常用于:

1)控制信号

2)传感器

3)存储器

4)LCD 显示屏

5)SD 卡
