太阳能作为当前世界上一种清洁环保的重要可再生能源，利用太阳能进行发电可有效的改善和缓解当前全球性的能源短缺。随着社会经济和科学技术的迅速发展，清洁能源越来越受到人们的青睐，而太阳能作为一种新型的可再生无污染的清洁能源适合大规模的推广利用。为了更充分的利用太阳能，需要选择一款具有较高稳定性的控制芯片来设计太阳能充电器，中科芯CKS32F103C8T6是一款高性能高性价比的微控制器，作为主控芯片运用于太阳能充电器系统中是很好的选择。

芯片特性

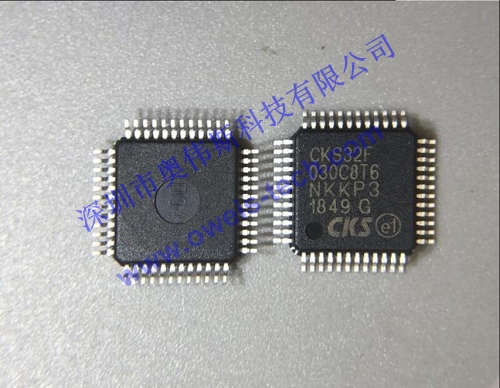

中科芯CKS32F103C8T6是一个高密度性能线的ARM® Cortex™-M3 32位微控制器，它包含高性能的RISC内核，高达72MHz的主频，可以有效满足性能处理要求，该芯片在市场上使用也非常广泛而且已经很成熟，可以大大减少工程师的开发难度，有效缩减开发时间。

•运行电压范围为2.0V至3.6V

•64K字节闪存

•20K字节SRAM

•2个12位ADC，1us转换时间，总共可达到16路通道

•7通道DMA控制器，支持定时器、ADC、SPI、I2C、USART外设

•总共7路定时器

•通讯接口达到9路，2路I2C，3路USART，2路SPI，1路CAN，1路USB2.0

应用概述

太阳能充电器以CKS32F103C8T6微控制器（MCU）为核心，充电电路采用TI（德州仪器）推出的TL494CN调压调流控制芯片，宽电压的输入和自带两路反馈电路，电压电流检测部分采用INA219控制芯片，MCU与TL494CN芯片通过PWM脉冲控制输出电压，从而实现可调稳定的输出不同数值的电压和设置最大的充电电流，并且可以通过IIC通信读取INA219芯片数据获取当前充电电流。

主控芯片CKS32电路如图2所示，该芯片的供电电压为3.3V，NRST引脚为复位引脚，外接一个10K电阻上拉到VCC，一个1uF电容到地，并且采用32.768KHz的无源晶振作为芯片的系统时钟源。

充电电路的主要功能是通过 PWM 控制输出稳定的电压，该电路采用TL494CN芯片作为调压调流芯片，该芯片具有宽电压的输入，输入电压范围为 7～40 V。

系统供电采用太阳电池板转化得到的电能作为供电来源，通过LM2940-5.0稳压电路进行降压获得5V电压，供5V电压需要芯片和电路使用；利用AMS1117-3.3芯片设计稳压电路进行二级降压获得3.3V电压为CKS32F103C8T6进行供电，为各电路和芯片提供稳定的电压，使电路稳定运行。

应用推荐

随着社会的的快速发展，相应的主控芯片成为趋之若鹜的一大市场，高性能高性价比的中科芯CKS32F103C8T6微控制器适用于绝大部分应用产品。中科芯MCU事业部研发基于ARM® Cortex™-M0、M3、M4内核的多个系列MCU产品，以满足客户和适应市场多领域、多层次的丰富应用场景需求。
