WTC6216BSI,16通道电容式触摸感应IC,16个按键通过BCD编码输出键值，单键操作模式（一次操作一个按键），电容调节灵敏度， SSOP28A封装。用于家电产品控制板，通讯设备，娱乐产品，工业控制，安防产品等。WTC6216BSI-L 有休眠模式，可用于电池供电的产品，如电子秤等。

型号区分： WTC6216BSI为标准版本；WTC6216BSI-L为有休眠模式的低功耗版本

按键数量： 4－16个按键

技术机理： 电容数字转换技术

按键反应模式： 单键反应，一次只能操作一个按键

按键感应盘大小： 最小3mm×3mm , 最大30mm×30mm, 根据实际需要和面板厚度而定

按键感应盘间距： 最小间距0.5mm,根据实际需要而定

按键感应盘形状： 任意形状多边形,圆形或椭圆形,中间可留孔或镂空

按键感应盘材料： PCB铜箔,金属片,平顶圆柱弹簧,导电橡胶,导电油墨,导电玻璃的ITO层等

对PCB的要求： 单面PCB板, 双面PCB

面板材质： 绝缘材料,如有机玻璃,普通玻璃,钢化玻璃,塑胶,木材,纸张,陶瓷,石材等

面板厚度： 0~20mm

按键灵敏度调节方式： 改变基准电容CSEL 的值可对按键的灵敏度进行调节

有效触摸反应时间： 小于100ms

防水性能： 对面板撒水,喷水按键不发生误动 ,面板漫水,积水时触摸按键无异常反应

抗射频干扰性能： 能有效抑制GSM 手机贴近面板拨打或接听电话，大功率对讲机贴近面板进行对讲操作产生的射频干扰

工作电压范围： WTC6216BSI:3.3V-5.5V；WTC6212BSI-L:2.2V-5.5V

工作温度范围： －40℃－+85℃

数据传输接口： BCD 接口(8421码)

储存温度范围： －50℃－+125℃

芯片封装形式： SSOP28(150MIL)

典型应用： 各种家用电器,安防设备,通讯设备,工业控制设备仪器仪表,,娱乐设备, 医疗设备,体育设备,玩具等

引脚图：

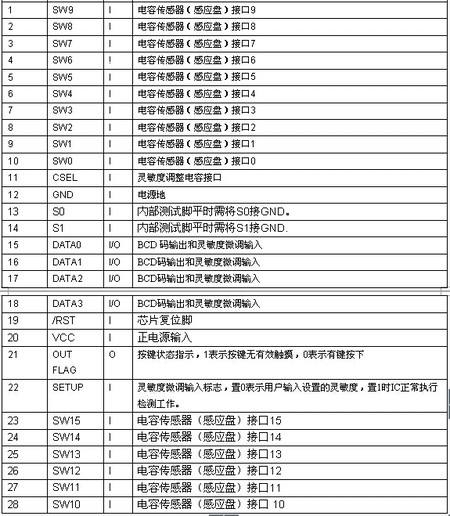

引脚定义：

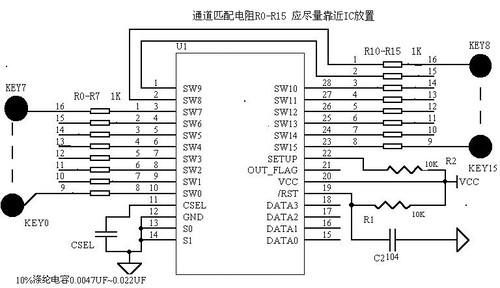

工作电路图：

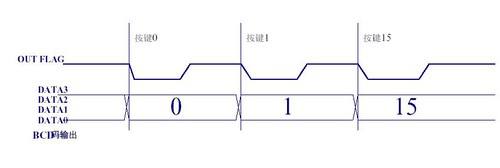

输出信息：

成功应用案例：

1，电磁炉

2，热水器

3，安防设备

4，工业控制

5，电子秤

6，仪器仪表
