奥伟斯科技最新推出PM2.5灰尘传感器JM304RPM

奥伟斯科技最新推出PM2.5灰尘传感器JM304RPM

JM304RPM 为奥伟斯科技公司专门设计生产的灰尘传感器。

►注意事项：:
这款产品是针对以下应用设计的：
（1）空气净化机/IAQ（室内空气质量）应用
（2）自动控制设备/视听设备/家用电器
（3）通讯设备/测量设备/模具机械/计算机

如果用在上述（2）（3）中提到的设备，请注意产品应用的注意事项。考虑安全设计的整体系统和设
备，应采取适当措施，如容错设计、冗余设计，等措施以确保可靠性和安全性。当这款产品用于高可靠性、
安全要求和精度的设备，如:
 交通控制和安全设备（飞机，火车，汽车等）
 交通信号/气体泄漏传感器断路阀
 救援和安全设备/其它安全设备

请不要使用本产品的在需要极高的可靠性和安全功能和精度设备,如:
 空间设备/通讯设备(干线)-
 核电控制设备、医疗设备等行业

1. 产品概述
灰尘传感器“JM304RPM”说明书包含传感器的使用方法，使用注意事项，特征参数等，为用户提
供参考，采用此传感器设计设备时，请参阅本文件，并评估实际使用条件下环境。

2. JM304RPM特点
 紧凑、薄型封装（W59x H45x D20mm）
 应用PWM（脉冲宽度测量）输出，该设备可以检测单个屋子内的灰尘浓度。
 能够分辨香烟烟雾(小的粒子:P1)和室内尘土浓度(大粒度:P2)可以被辨识出来。

3. 检测和应用对象
 室内灰尘浓度
 香烟烟雾
 空气净化机
 空调

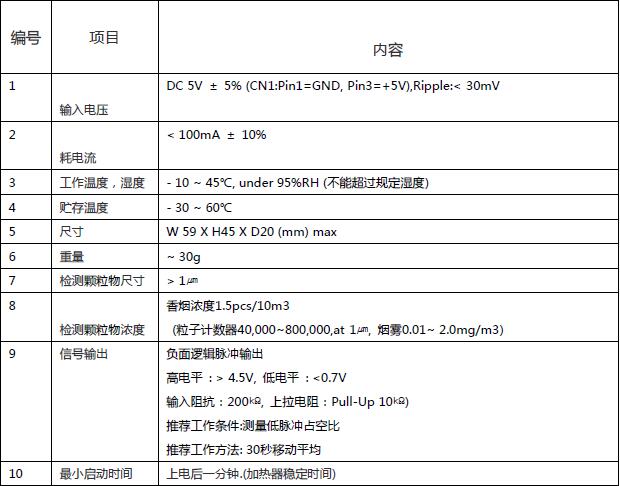

4. 特性

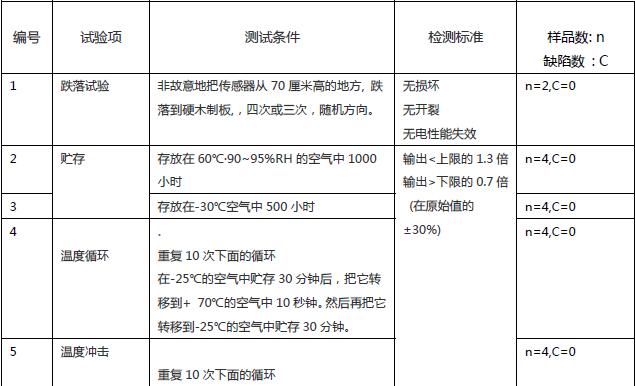

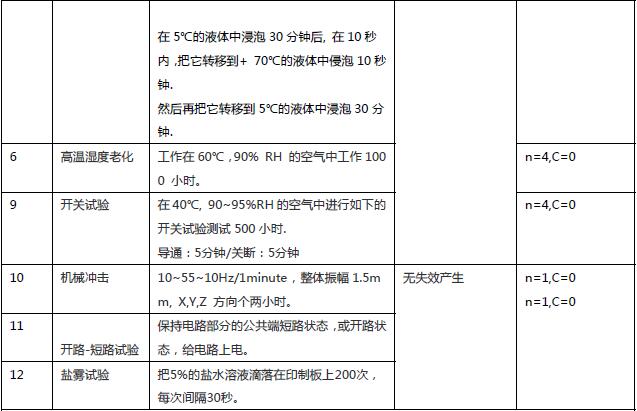

5. 可靠性

6. 灰尘检测原理
JM304RPM灰尘传感器可以用来检测室内灰尘，香烟烟雾浓度等，也可以用在自动运行的家电上，如
空气净化机和带空气净化功能的空调上。

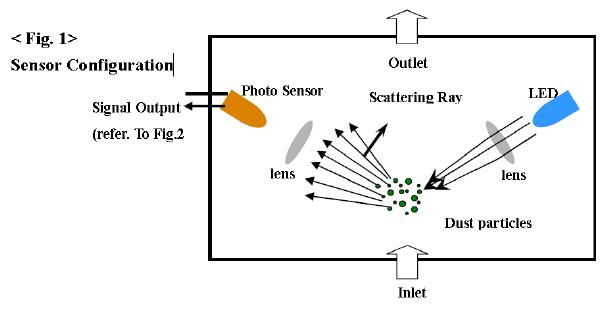

如Fig.1所示，LED发出的光经过一个镜头汇聚成一点。同样光检测器（光电传感器）前端也装有一个
通过放置在前端的镜头以减少干扰光，并有效地检测反射的光线到检测区域光的反射（当检测粉尘时）。
两个光轴交叉的区域为器件的检测区域。
当没有检测到灰尘时，传感器输出高脉冲。反之，当检测到灰尘时，传感器输出低脉冲。

Fig.1 当检测区域有灰尘时，传感器的工作方式
在这种情况下，探测器检测灰尘或香烟烟雾粒子的反射光。探测器的输出电流与检测到的光强成比例，
传感器输出电流经放大器放大后，最终输出数字低脉冲。

7. 应用指导

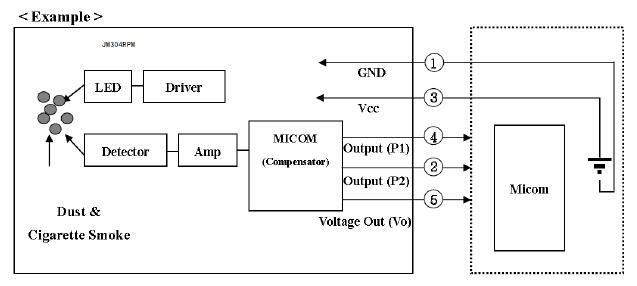

7-1. 系统连接示例

‐ 探测器输出信号经放大电路放大。
- 放大器输出信号经A/D转换电路转成数字信号（高电平：4.6V, 低电平：0.7V）
- P1口输出信号，是检测到尺寸1.0㎛的灰尘粒子浓度，

- P2口输出信号，是检测到尺寸大于2.5㎛的灰尘粒子浓度。
- 10㎳和90㎳之间的脉冲宽度的范围
- 当灰尘密度增加时，低脉冲宽度增加。
- 当灰尘浓度下降时，低脉冲宽带下降。
- P1: 香烟烟雾小颗粒浓度输出
- P2；室内灰尘浓度，或大颗粒浓度输出
- Vo:当灰尘浓度增加时，输出电压Vo增加。
如果不使用电压输出时，请保持开路。（不要连接）

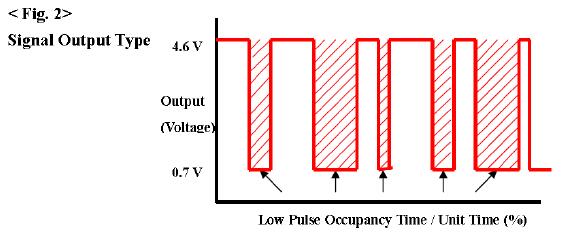

7-2. 输出低脉冲的采样时间
‐ 显示的灰尘浓度与采样周期内的低脉冲占空比对应.
- 如果低脉冲宽度增加时, 表示灰尘浓度增加.
- 如果你在使用时想得到正确的测量, 就必须测量和计算单位时间内的低脉冲宽度, 如, 1秒的采样周期内
低脉冲宽度1mS.

7-3. 操作指令和注意事项

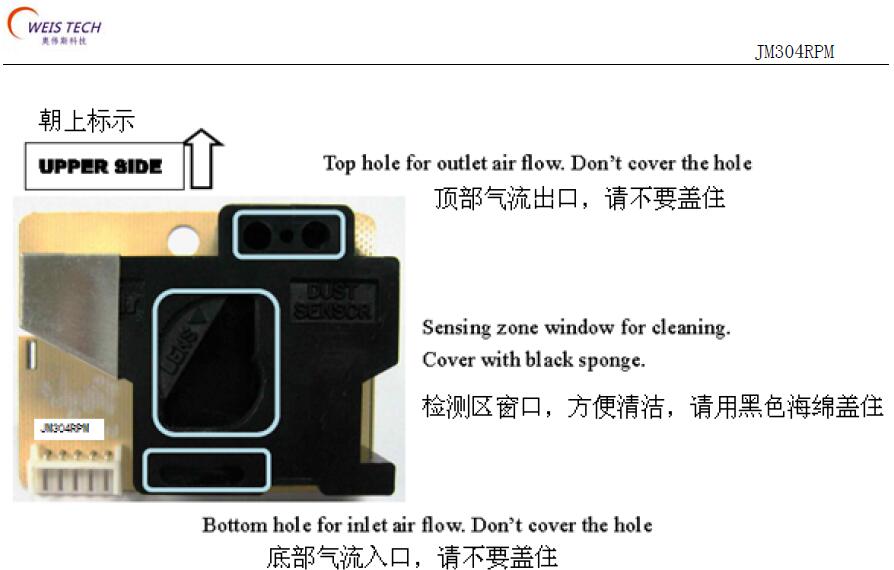

- 安装位置: 安装时保持垂直(误差小于±3°)
安装时用中心孔固定传感器位置
- 请用黑色的海绵盖住前面的小窗口, 使测量区域处于完全黑的状态, 避免可见光的干扰. 但是, 不要盖顶
部和底部的空气流通通道孔. 如果顶部和底部的孔被盖住的话传感器就不能正常工作了.
- 请不要再有机气体和可燃气体的环境使用.
- 当灰尘黏在传感腔内时, 传感器将会输出错误信号, 这时需要用擦拭, 或用吸尘器清洗传感腔.
- 请不要用酒精清洗镜头,用清水即可.

7-4.微处理器编程和调整方法
这个功能是针对一些特殊应用, 一般应用不需要.
这款灰尘传感器采用发光二极管设计.
一般来说发光二极管长期工作输出会有衰减.
发光二极管的衰减会影响灰尘传感器的性能.
(a) 输出低脉冲减少。
(b) 检测灵敏度降低。
传感器的微处理器为了补偿这种衰减，可以针对客户需求调整程序。
传感器的微处理器通过程序控制可实现对传感器的诊断。

7-5. 检测灰尘和香烟烟雾:
区分小尺寸和大尺寸的灰尘颗粒物
一般来说，香烟烟雾由高密度的小尺寸颗粒物构成，而室内灰尘由低密度大尺寸颗粒物构成。在室内，颗
粒物慢慢地扩散。另一方面，大尺寸颗粒的浓度比较低，同时一定检测周期内，进入检查区域的的大尺寸颗粒物数量较少。
如下图所示，检测香烟烟雾时，传感器的输出时连续的，检测室内灰尘时，传感器的输出时间歇的。
因此，通过读取微处理器设置的一段时间内的传感器转化后的输出，系统可以区分：
(A) 灰尘颗粒物的种内大尺寸颗粒物小尺寸颗粒物
同时系统也能够检测出室内空气是怎样被污染，以及污染的程度。

7-6. 其他注意事项
（1）请不要用有机溶剂，像酒精、丙酮等清洗传感器。如果这样做会影响镜头的特性，从而导致传感器失效。
（2）请不要拆开器件。一旦拆开，可能会影响传感器的特性，及时重新组装，也会影响传感器的特性。
（3）振动可能会影响传感器的特性。因此，请确保传感器工作的正确的工作条件下。
（4）器件不能在沾湿的水汽环境正常工作。请在设计产品时，确保检测区域不能有水汽情况发生。
（5）如果器件安装在靠近电器噪声源，传感器输出可能会被噪声源的感应噪声干扰。请在设计产品时，考虑噪声源对传感器输出的影响。
（6）传感器不能区分小的水蒸气颗粒和灰尘颗粒。请不要在桑拿房和热水淋浴房使用。

9. 安装方式
9-1 请把传感器安装在设备的内部，以减少干扰光的影响。
9-2 请如图示方向安装，切勿倒置安装。
9-3 请不要安装在有强气流流经的通道里。
