基于GD32F350R8的无线数字对讲机设计

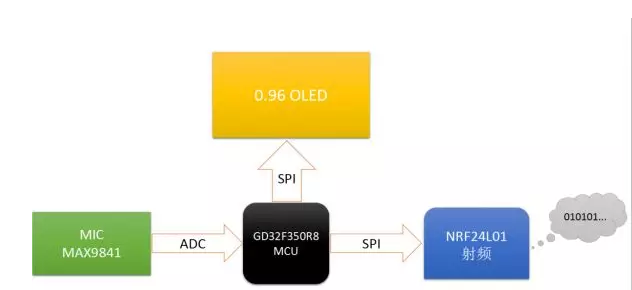

本方案基于GD32F350R8T6，Cortex-M4内核的MCU为主控。MIC部分采用MAX-9814模块，是一款低成本、高性能麦克风放大器，具有自动增益控制(AGC)和低噪声麦克风偏置的芯片。射频部分使用NRF24L01的2.4G无线传输模块，是一款工作在2.4~2.5GHz世界通用ISM频段的单片无线收发器芯片，具有极低的电流消耗：当工作在发射模式下发射功率为0dBm时电流消耗为11.3mA，接收模式时为12.3mA，掉电模式和待机模式下电流消耗更低，高达2Mbps的工作速率，对于应对64kbps的G711编码和16kbps的ADPCM编码绰绰有余。显示部分则采用0.96寸的OLED模块做为显示界面，它拥有超快的响应速度和轻薄的优势,分辨率为128*64，具有多种接口方式，该模块提供了总共 5 种接口包括： 6800、 8080 两种并行接口方式、 3线或4线的SPI接口，IIC接口方式。

本无线数控对讲方案射频部分采用2.4G频段，支持64个通讯频道，支持广播，是一款低成本高效率的无线数字对讲方案。

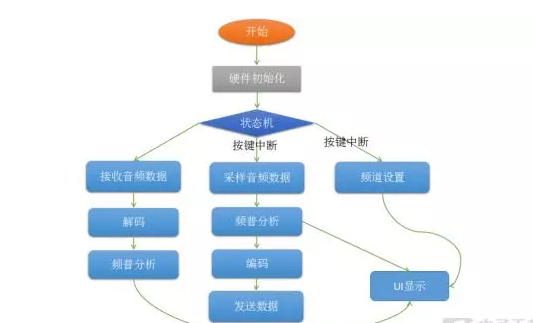

软件开始经过初始化后进行接收数据状态，设置NRF24L01为接收模式，如果此时有数据过来，就会就行解码，频普分析，然后进行放音和频普显示。如果此时发送键按下，则进入到发送状态，设置NRF24L01为发送模式，此时打开定时器进行8K的音频数据采样，对采样的数据进行频普分析和编码，然后通过NRF24L01时行发送并在OLED上显示频普，松开按键则又进行接收数据状态。如果此时按下设置键，则直接进行通讯频道设置，设置完成后，再按下设置键，重新回到接收状态。

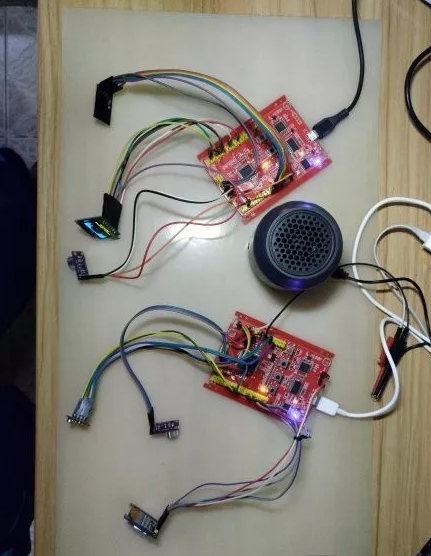

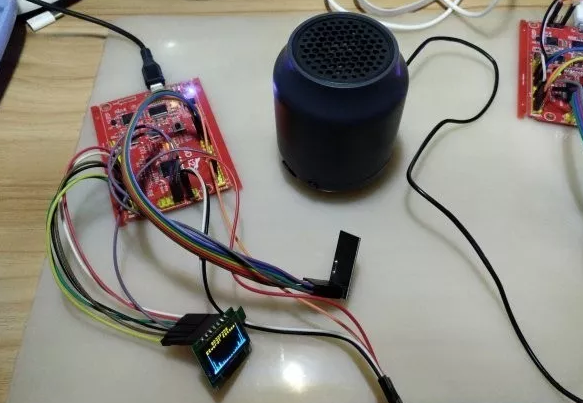

【视频】基于GD32F350R8的无线对讲方案：

https://v.youku.com/v_show/id_XMzg0MTU5NTg3Ng==.html?spm=a2h0k.11417342.soresults.dtitle

【视频】GD32F350R8傅里叶转换：

https://v.youku.com/v_show/id_XMzg0MTU5Mjc0MA==.html?spm=a2h0k.11417342.soresults.dtitle
