Vishay最新推出瞬态电压抑制器-TPC36CA

时间：2017-01-04 来源：本站点击：2790次

[摘要] 日前，Vishay宣布发布业内首颗采用薄型eSMP™ SMPC（TO-277A）封装的双向1500W表面贴装PAR® 瞬态电压抑制器（TVS）--- TPCxxCA。该系列器件的典型高度只有1.1mm，比传统SMC封装的器件低52%，占位面积少38%，总体积减小了70%。对于设计者来说，高功率密度能够节省电路板空间，降低系统成本。

Vishay超薄高功率密度瞬态电压抑制器可节省电路板空间并降低成本

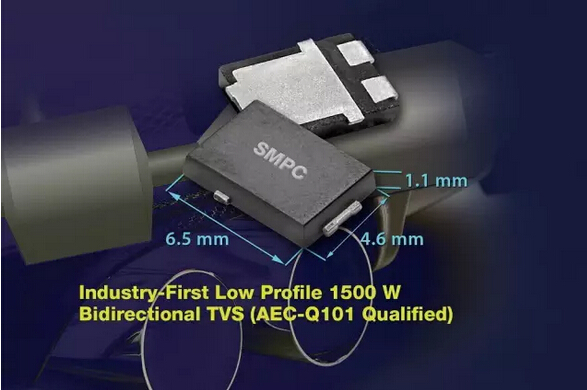

日前，Vishay宣布发布业内首颗采用薄型eSMP™ SMPC（TO-277A）封装的双向1500W表面贴装PAR^® 瞬态电压抑制器（TVS）--- TPCxxCA。该系列器件的典型高度只有1.1mm，比传统SMC封装的器件低52%，占位面积少38%，总体积减小了70%。对于设计者来说，高功率密度能够节省电路板空间，降低系统成本。

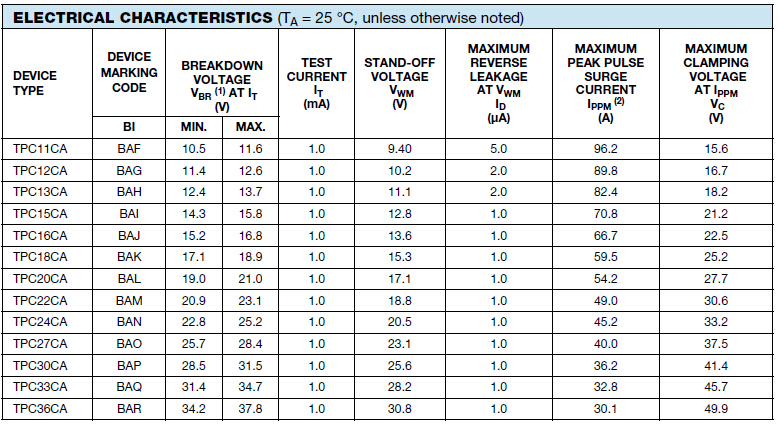

为了在要求高可靠性的情况下保持高温度稳定性，这次推出的Vishay General Semiconductor TVS采用了具有专利技术的PAR结构，使元件的温度范围达到–65℃～+185℃。TPCxxCA系列的击穿电压从11V到36V，箝位能力为15.6V～49.9V，具有低漏电流和非常快的响应时间。

这些TVS元件能够保护敏感的电子设备免受静电保护（ESD）和由感性负载切换和照明引起的电压瞬变的损坏。典型应用包括汽车、通信、消费电子和工业设备。TVS非常适合自动贴装，达到J-STD-020的潮湿敏感度1级标准，符合RoHS，无卤素。器件有通过AEC-Q101认证的版本。

新的TPCxxCA系列现可提供样品，并已实现量产，大宗订货的供货周期为八周。

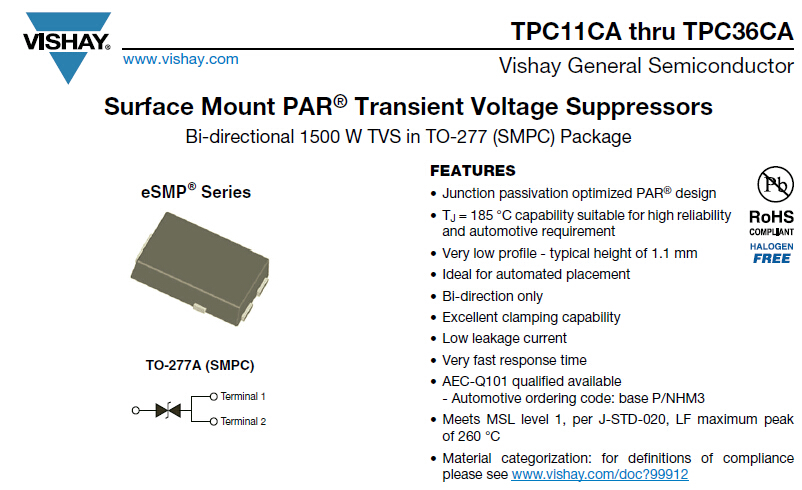

TPC11CA thru TPC36CA Vishay General Semiconductor

Surface Mount PAR® Transient Voltage Suppressors Bi-directional 1500 W TVS in TO-277 (SMPC) Package

特征
•结型钝化优化的PAR®设计
•TJ = 185°C，适合高可靠性
和汽车要求
•超薄型 - 典型高度为1.1 mm
•适合自动放置
•仅双向
•优异的夹紧能力
•低漏电流
•响应时间非常快
•AEC-Q101合格可用
- 汽车订购代码：基本P / NHM3
•符合MSL级别1，根据J-STD-020，LF最大峰值
为260℃
